劳斯莱斯（Rolls-Royce）Helicon X3 P&T控制系统控制器机壳

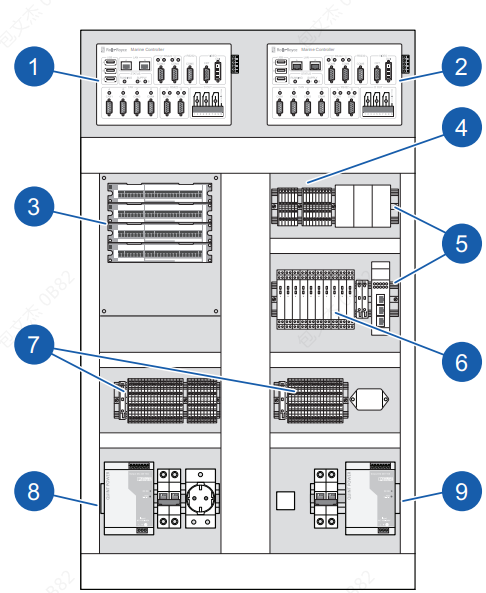

控制器柜:

通常位于驾驶台或仪表室。这个机柜分配桥接和ECR之间的信号。它控制来自Helicon X3的所有信号，并将它们发送到I/O机柜。每个螺旋桨/推进器有一个控制柜。

与位于推进器室的I/O柜通信。

1. 劳斯莱斯船舶管制员(普通)

2. 劳斯莱斯船用控制器(备用)

3. I / O模块

4. 配电

5. 网络交换机和终端

6. 信号隔离放大器(可选)

7. 配电

8. 主电源(交流)/保险丝

9. 备用电源(DC) /保险丝

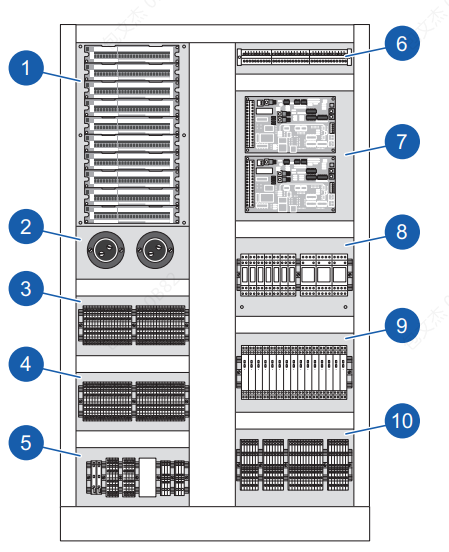

I / O机柜:

I/O机柜通常位于推进器室中，靠近传感器和执行器。这个机柜将信号分配给不同的推进/推进器单元。每个推进器/推进器有一个I/O单元。

I/O机柜向螺旋桨/推进器上的执行器发送信号，并接收来自传感器的信号。每个I/O与控制柜之间有CAN总线通信。

1. I / O模块

2. 电容器(可选)

3. 配电

4. 配电

5. 电源/网络/ CANBus终端

6. 本地面板连接

7. 执行器接口卡(可选)

8. 继电器(可选)

9. 信号隔离放大器(可选)

10. I / O终端
