SEW MDX60 MDX61B EMC-compliant安装

EMC-compliant安装:

除供电系统引线外，所有电缆都必须屏蔽。作为屏蔽的替代品，选项HD..(输出扼流圈)可用于电机电缆的发射，以达到干扰限值。

当使用屏蔽电机电缆时，例如SEW-EURODRIVE的预制电机电缆，必须使逆变器的屏蔽和连接端子之间的非屏蔽导体尽可能短。

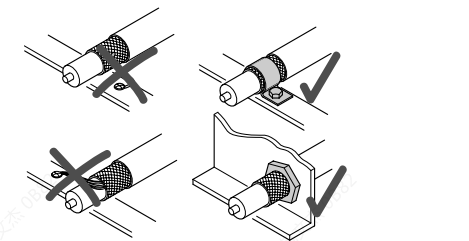

用尽可能短的路线使用屏蔽，并确保两端的大面积接地。屏蔽的一端通过抑制电容器(220 nF / 50 V)接地，以避免接地回路。如果使用双屏蔽电缆，逆变器一端的外屏蔽层接地，另一端的内屏蔽层接地。

也可以使用接地的金属管或金属管对电缆进行屏蔽。电源线和控制线分开布放。

将逆变器和所有附加单元接地，以确保高频兼容性(广域，单元外壳和地面之间的金属对金属接触，例如未涂漆的控制柜安装面板)。

注意：

这是一种符合IEC 61800-3的有限可用性产品。可能造成电磁兼容干扰。在这种情况下，操作人员可能需要采取适当的措施。

来自SEW-EURODRIVE的“驱动工程中的电磁兼容性”。
