PROSOFT MVI56-MCMR 如何设置跳线
时间: 2024-04-30浏览次数：
PROSOFT MVI56-MCMR 如何设置跳线
设置跳线:
如果使用非RS-232(默认)接口，必须更改跳线配置以匹配该接口。模块底部有三个跳线。

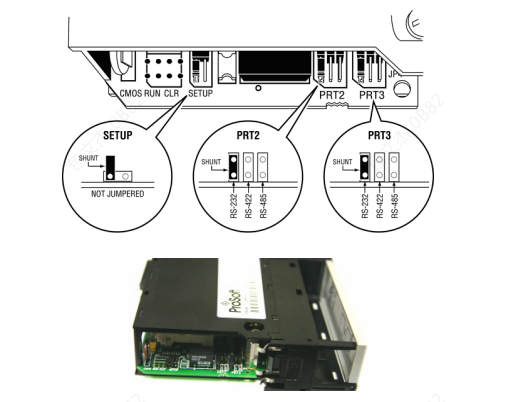

MVI56-MCMR跳线配置如下图:
1 .设置PRT 2(用于应用端口1)和PRT 3(用于应用端口2)RS232, RS422或RS485跳线，以匹配应用程序所需的接线。两个应用端口的默认跳线设置是RS-232。
2. 设置跳线作为模块闪存的“写保护”。在“写保护”模式下，Setup引脚不连接，并且模块固件不能被覆盖。不要将安装引脚跳接在一起，除非ProSoft技术支持指导您这样做。
安装模块到机架:
如果您还没有安装和配置ControlLogix处理器和电源，请在安装MVI56-MCMR模块之前安装和配置。
检查跳线位置后，将MVI56-MCMR插入ControlLogix机箱。使用罗克韦尔自动化推荐的相同技术来拆卸和安装ControlLogix模块。
1 .关闭电源。
2. 将模块与上下导轨对齐，将模块推入机架，直至模块牢固地贴在背板连接器上。
3. 用一个坚定而稳定的推力，将模块扣到位。
4 .检查模块顶部和底部的固定夹是否牢固
在架子的锁孔里。
5. 记下插槽的位置。您必须识别插槽
模块的安装是为了使示例程序正确工作。机箱的绿色电路板(背板)标识槽位号
ControlLogix架子上。
6 .打开电源。
