霍尼韦尔 5704系列 面板安装
时间: 2024-04-19浏览次数：
霍尼韦尔 5704系列 面板安装
面板安装:
所有机架和交直流电源模块均适用于面板安装，安装方式如下:

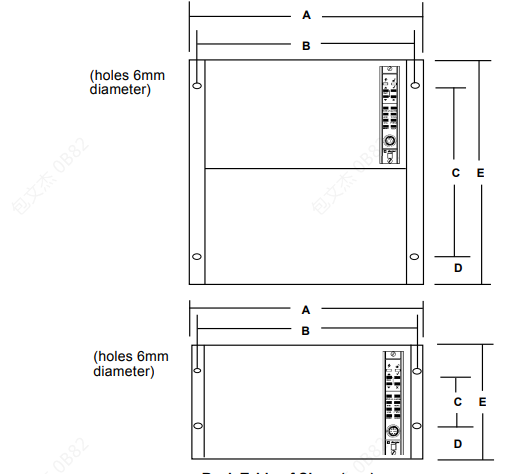

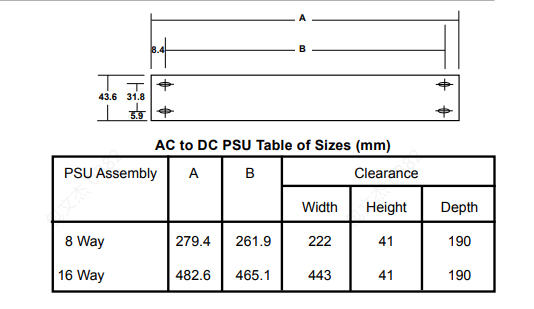

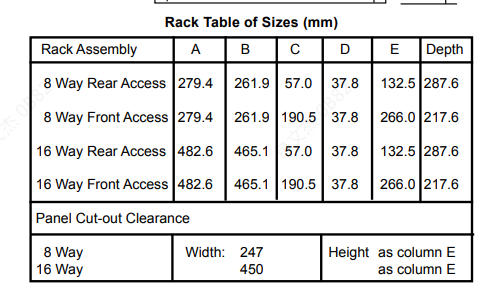

(1)按照所示尺寸切出一个合适的孔，以容纳System 57机架和电源单元(如有需要):
(2)将机架插入孔内，并通过前法兰板上的4个安装孔，用M6或类似螺栓紧固。
(3)确保后置机柜后方有足够的支撑。
(4)制作并连接线缆端至四路中继接口和扩展中继卡端子。终端识别见第2章。在可能的情况下，保持传感器电缆与其他线路分开。
(5)在机架后方的接地螺柱上连接合适的接地线，确保机架接地良好。
谨慎
在阅读并理解调试程序之前，不要给系统57通电。
