摩托罗拉 MVME 5500单板计算机 PCI-to-PCI 桥
时间: 2024-04-19浏览次数：

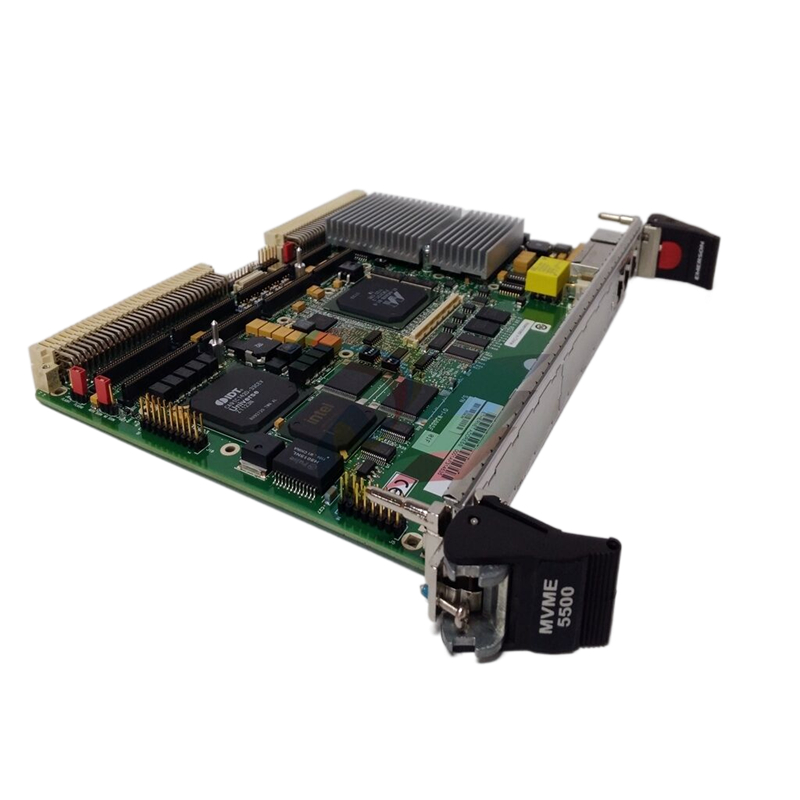

摩托罗拉 MVME 5500单板计算机 PCI-to-PCI 桥
PCI-to-PCI 桥：
MVME5500采用PCI 2.1兼容，66 MHz能力，HiNT PCI 6154 PCI到PCI桥接。主侧连接GT-64260B的PCI总线0.0和PMC/IPMC插槽1。从侧连接PCI Bus 0.1, PCI Bus 0.1上有PMC扩展连接器和VME控制器。
PMC网站：
MVME5500单板支持两个PMC站点。两个站点都支持带有两个idsel和两个仲裁请求/授权对的处理器PMC板。插槽1连接到GT64260B的PCI总线0.0，支持66 MHz。插槽2连接到GT64260B的PCI总线1.0，也支持66 MHz。
PMC模块插入PMC 1槽位后，由于PMC模块盖住了内存mezz扣卡连接器，不能使用内存mezz扣卡
PCI IDSEL定义:
PCI设备配置寄存器通过使用每个PCI代理的IDSEL信号到外围组件互连(PCI)本地总线规范，修订2.2中定义的A/D信号来访问。MVME5500单板计算机程序员参考指南中显示了MVME5500的IDSEL定义。
PCI总线仲裁：
MVME5500 PCI总线0.0和1.0的PCI仲裁由外部仲裁PLD提供。仲裁PLD实现了轮循优先级算法。PCI总线0.1的PCI仲裁由HiNT PCI 6154二级内部仲裁器提供。
