GE IC670CHS004 热电偶端子座

热电偶端子座:

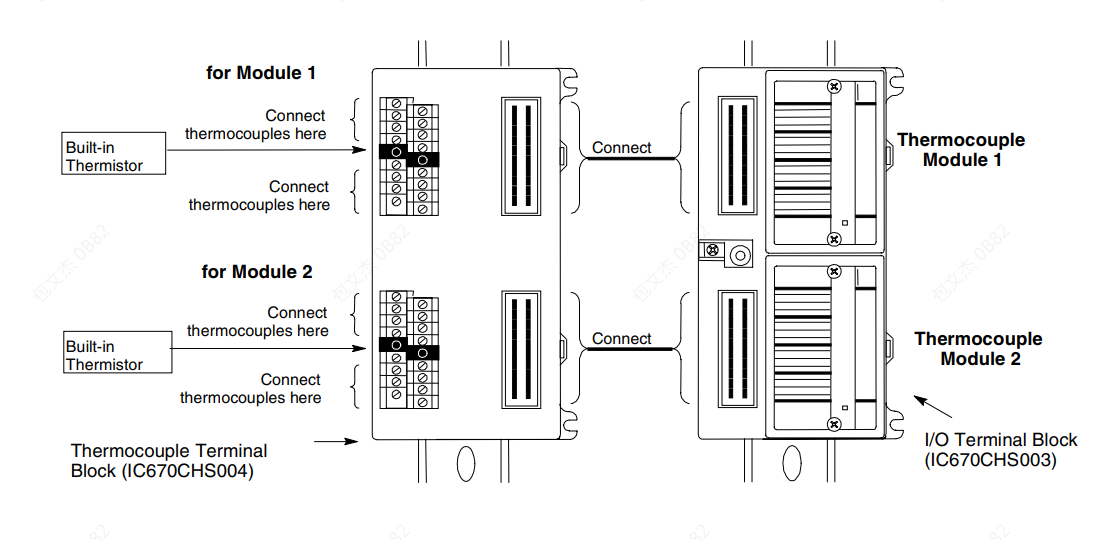

热电偶端子块(IC670CHS004)具有两个内置热敏电阻，可用于为与现场控制热电偶模块一起使用的热电偶提供本地参考结补偿。

热电偶连接到热电偶端子座上的螺钉端子上。

热电偶模块安装在单独的I/O端子块(IC670CHS003， -002或-001)上，并连接到热电偶端子块上的线对板连接器。端子排IC670CHS003提供连接器到连接器的安装。

底座连接线缆:

底座连接电缆:

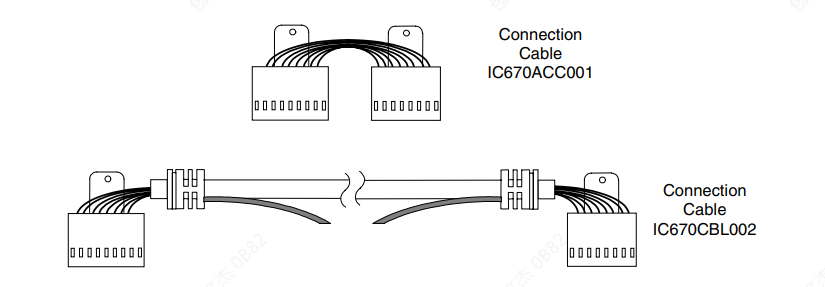

一个短的连接电缆，如下图所示，与每个I/O端子块一起提供。一套连接电缆作为更新零件号IC670ACC001。可选的21英寸(0.53米)电缆(IC670CBL002)也可提供。

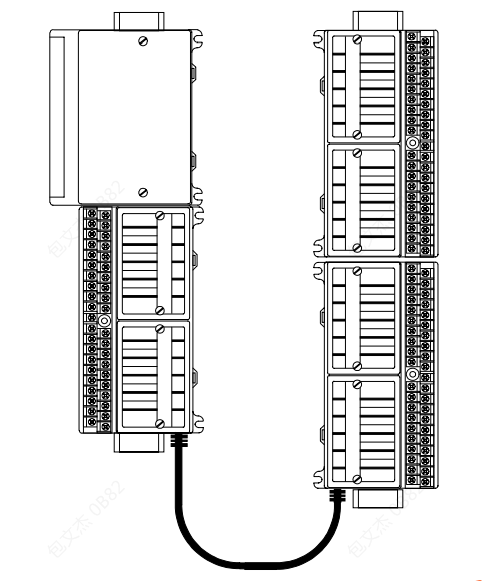

每个现场控制站可使用一根较长的电缆。其余的连接必须使用与底座一起提供的较短的连接器。
