ABB RET670系列抗阻保护工作原理

操作原理:

选相测量元件的基本阻抗算法与距离区测量函数的基本阻抗算法相同。基于负载侵占的相位选择，四边形特性FDPSPDIS包括6个阻抗测量回路;三个用于相对地故障，三个用于相对相故障以及三相故障。

与距离区测量功能相比，不同之处在于对不同类型故障的测量量(电流和电压)的组合。

还包括基于电流的相位选择。测量元素

连续测量三相电流和剩余电流，并与设定值进行比较。电流信号采用傅里叶递归滤波器滤波，单独的跳闸计数器防止测量元件过高的过伸。

该特征基本上是无方向性的，但FDPSPDIS使用来自方向函数的信息来区分故障是在正向还是反向。

启动条件STCNDZ本质上是基于以下标准:

1. 剩余电流判据，即有接地和无接地的故障分离

2. 规则四边形阻抗特性

3. 负载侵占特性始终是活跃的，但可以通过选择一个高设置来关闭。

当前启动条件STCNDLE基于以下标准:

1. 剩余电流准则

2. 无四边形阻抗特性。负载区域外的阻抗理论上是无限的。然而，实际范围将由最小工作电流限制决定。

3. 负载侵占特性始终处于活动状态，但可以通过选择高设置来关闭。

STCNDLE输出是非定向的。方向性是由

距离区域定向功能。FDPSPDIS有输出，指示启动是正方向还是反向或无方向，例如STFWL1, STRVL1和STNDL1。

这些方向指示是基于方向的扇区边界

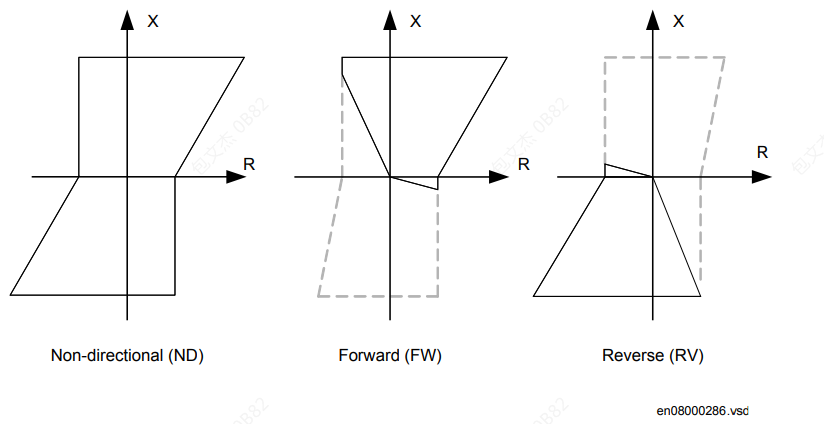

功能和FDPSPDIS功能的阻抗设置。它们的工作特性如图98所示。
