AB 1771 连接线路到模块
时间: 2024-04-19浏览次数：
AB 1771 连接线路到模块
模块接线:
通过现场接线臂连接到模块。
1771 - wn。臂轴在I/O机箱上与端子连接
模块的前端，作为端子带。配线臂允许
在不拆线的情况下从机箱中拆卸的模块。
1. 在进行接线连接之前，请确保已从模块中拔出所有电源。
2. 将接线臂向上摆动到模块前面的位置。模块上的锁扣会将其固定到位。
3. 连接到现场接线臂。(使用配线臂前面的标签来识别您的配线。)
注意:现场接线臂端子识别号与控制输出的位号不同。
I/O模块组:
每个模块将2个完整的模块组(32个输出)压缩到每个I/O中
底盘槽。例如:
模块组1 =输出00到17
模块组2 =输出00到17(模块组2)
表示第二组输出)。
在图1中，终端1到20代表模块组1。终端
21至40代表模块组2。端子10、20、30、40为直流公共电源，端子1、11、21、31为直流电源。

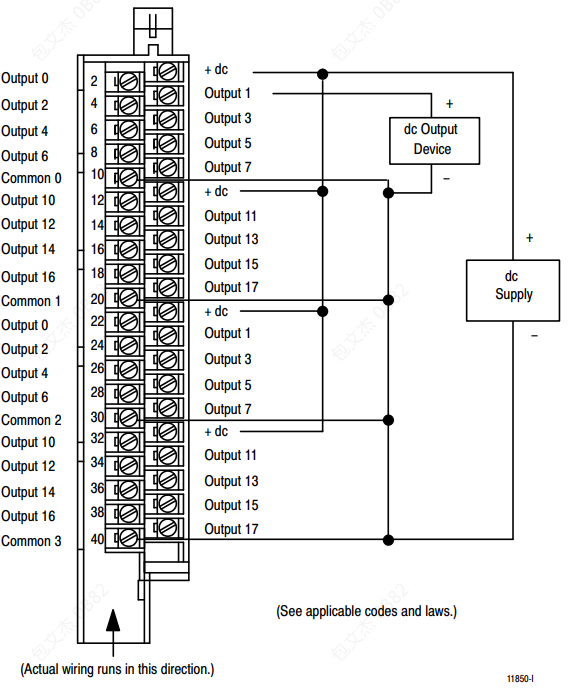

1771OBN直流输出模块接线图
注:左侧为偶数(2 ~ 40)，右侧为奇数(1 ~ 39)。
