ABB 2600T系列压力变送器- 网络架构
时间: 2024-04-18浏览次数：
ABB 2600T系列压力变送器- 网络架构
- 网络架构：

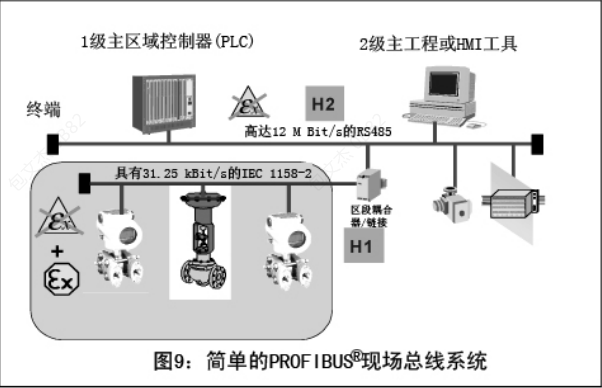

图9说明了一种简单而传统的Profibus系统。
H2侧在Profibus DP 中为高速段，并仅
适用于非 Ex 区 域 2 。区段耦合器将
Profibus DP转换为Profibus PA，H1低速，
作为适合Ex及非Ex区域的区段。
Ex 区域
·1级主控制器是专用于过程控制的
PLC/DCS。可以读写从设备中的循环变
量，如GSD文件（“模块”）所述。
·2级主控制器（SmartVision，PDM，
其他）是访问从动设备的非循环变量时
的维护与组态工具。
仅有 H2 区段才支持冗余。
2600T-262/264 PA交付时其GSD文件存在一张软盘上。
ABB_052B.GSD.
也可从www.abb.com网址下载。必须把该文件载入网络组态工具，以支持并组态设备用于过程控制。

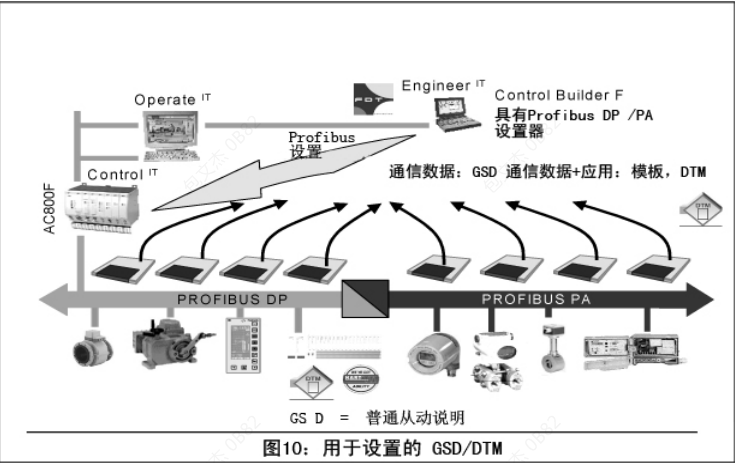

在下面的图10中，总线上连接的各Profibus设备均具有自身的GSD文件，必须
在启用设备并建立循环通信前载入系统。
