ABB DSCA33 隔离的真有效值输入信号调节器

DSCA33

隔离真有效值输入信号调节器:

描述

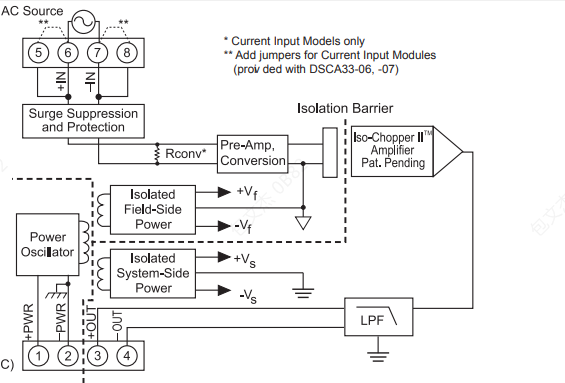

每个DSCA33 True RMS输入模块提供一个单通道的交流输入，经过滤波、隔离、放大，转换为其True R0S D&值，并转换为标准过程电压或电流输出(图1)。

磁场电压或电流输入信号通过A&耦合的预放大器和隔离屏障磁场侧的R0S转换器进行处理。转换后的直流信号通过专用斩波电路进行滤波和斩波，并通过变压器隔离屏障传输，从而抑制共模脊波和浪涌的传输。计算机端电路重构、滤波并将信号转换为工业标准输出。

模块输出为电压或电流。对于电流输出模型，在端子3 (+OUT)提供专用环路电源，环路返回位于端子 O8T。系统侧负载可能是Àoating或接地。

特殊输入电路提供防止意外连接电源线路电压高达9A&和防止瞬态事件定义的ANSII(((&..)。保护电路也存在于信号输出和电源输入端，以防止瞬态事件和功率反转。信号线和电源线使用螺钉端子固定到模块上，螺钉端子是可插拔的端子块，便于系统组装和重新配置。

DS&A模块随着时间的推移具有出色的稳定性，并且不需要重新校准，但是，0和跨度设置都是可调的，以适应需要微调的情况。

调整是使用位于前面板标签下的电位器进行的，并且是非交互式的，便于使用。

由于电路限制，DSCA33-04x和-05x不符合ATEX标准。

警告:DSCA33连接到危险电压，只能由有资格的人员或有执照的电工布线。
