AB 1757-SRM B 连接光纤电缆
时间: 2024-04-17浏览次数：
AB 1757-SRM B 连接光纤电缆

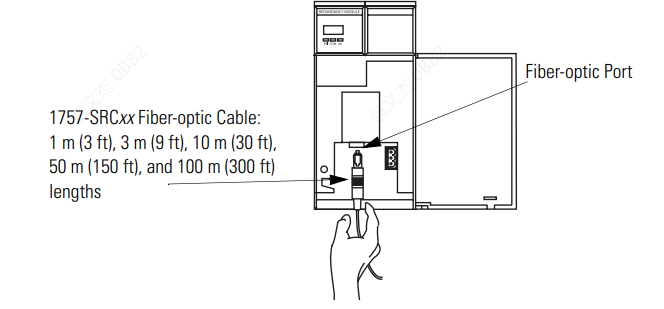

连接光纤电缆:
在将1757-SRM模块安装到机架上之前，请先定位该模块的光纤接口，并将冗余模块线缆的一端连接到该接口上。
自定义电缆：
如果主从控制框之间需要超过100米(300英尺)的距离，请使用您自己定制的光纤电缆。定制电缆:
•限制通过电缆的总光损耗在1300nm波长处小于等于7db。
•限制总电缆长度小于或等于4公里(2.49英里)。
•采用高品质62.5/125微米多模光纤电缆。
•使用专业安装的SC连接器连接到1757-SRM模块。

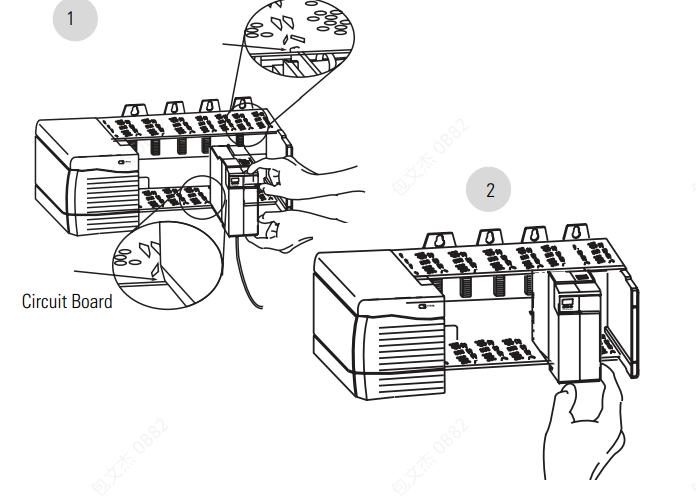

放置主模块和冗余模块:
将1757-SRM模块分别安装在主机箱和冗余机箱的对应槽位上。例如，如果将一个模块放置在主机箱的5号槽位，则必须将第二个模块放置在冗余机箱的5号槽位。
