ABB M3AA 电机 变频器的电机负载能力
时间: 2024-04-17浏览次数：
ABB M3AA 电机 变频器的电机负载能力
变频器的电机负载能力：
图 2、图 3 所示的负载能力曲线具有指导意义。这些负载能力曲线还可以用于其它变频器的初步规格确定，但必须注意是，不同变频器的谐波分量和控制算法互不相同，因此电机的温升也会不同。

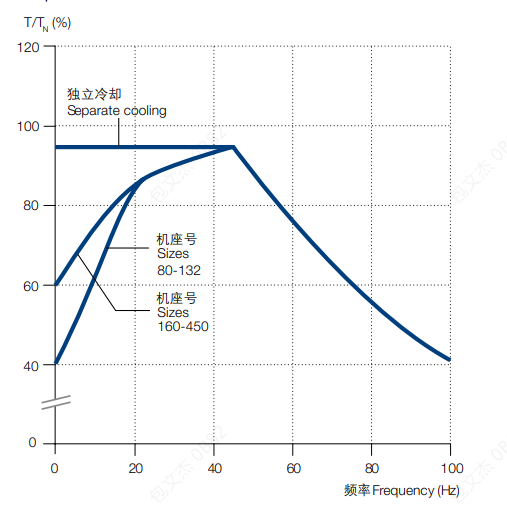

图 2 具有 DTC 控制的变频器负载曲线

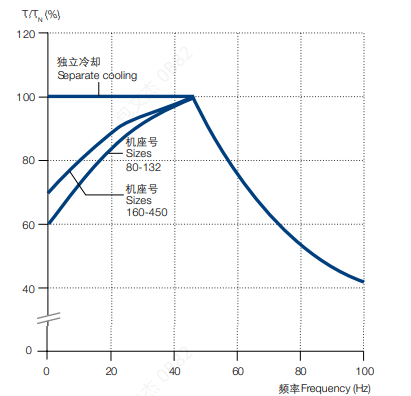

图 3 其它控制类型的变频器负载曲线
电缆敷设、接地及 EMC：
变频器对驱动系统的电缆铺设和接地提出了更高的要求。应使用屏蔽对称电缆和提供 360°接头的电缆接头（也称为 EMC 接头，变量代码 704）来连接电机。对于输出功率不高于 30kW 的电机，可使用非对称电缆，但使始终建议使用屏蔽电缆，尤其在驱动应用中存在敏感部件时。
对于机座号为 IEC 280 及以上的电机，除非在一个公共的金属底座上安装电机和驱动机器，否则需要在电机机座和机器之间另外进行电位均衡处理。当使用一个金属底座来实现电位均衡时，应检查此连接的高频导电性。
为满足 EMC 的要求，除安装正确的电缆接头外，还必须使用专用的 EMC 电缆。
