摩托罗拉 MVME 6100单板计算机 测量结温
测量结温
有些元件有片上热测量装置，如热二极管。
测量箱温度
测量元件顶部中心的外壳温度。确保热电偶连接处和元件之间有良好的热接触。我们建议您使用乐泰384等导热胶。

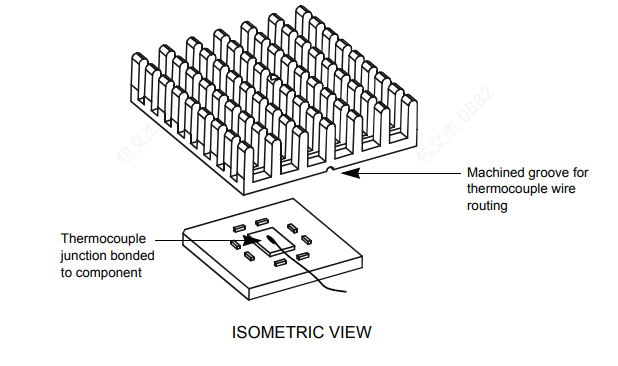

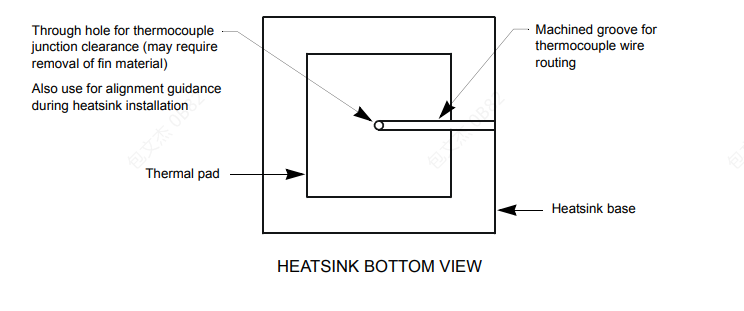

如果组件被机械部件(如散热器)覆盖，则需要对这些部件进行加工以布线热电偶线。确保热电偶接头只接触电气元件。还要确保散热器平放在电子元件上。下图显示了加工散热器底座以提供热电偶路由路径的一种方法。
加工散热器底座可以减少散热器与电气元件之间的接触面积。您可以通过在加工区域填充导热油脂来部分补偿这种影响。润滑脂不应接触热电偶连接处。
测量本地气温

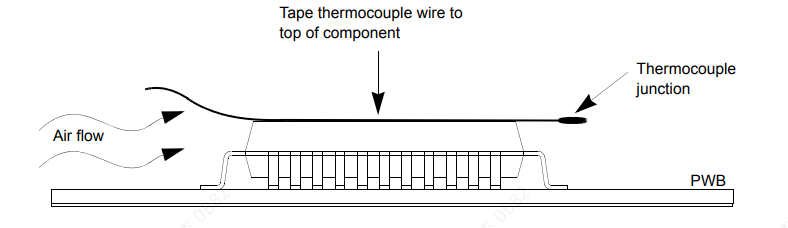

通过将热电偶放置在组件的下游来测量局部组件的环境温度。这种方法是保守的，因为它包括由组件加热空气。下图说明了安装热电偶的一种方法。
