MOOG M3000 安装DIN导轨模块

安装DIN导轨模块

警告

没有任何类型的工作，例如安装，拆卸，布线或维修M3000®自动化系统或DIN

轨道模块可以在自动化系统或模块运行时执行!

有以下危险:

·不受控制的运动

·永久性的伤害

·故障

在对M3000®自动化系统或DIN导轨模块执行任何工作之前，必须停止系统并断开电源。

因此，必须关闭所有电源，包括来自附加外设的电源，如外部供应的发射机、编程设备等!

安装DIN导轨模块不需要工具。

DIN导轨模块安装步骤:

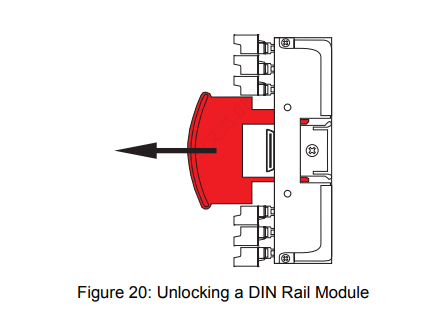

1. 拔出两个红色锁定滑块即可解锁待安装模块。

2. 如果您希望将模块连接到先前安装的DIN礼帽导轨的右侧，那么按照步骤1解锁已经位于DIN礼帽导轨上的模块。

谨慎

放置在DIN礼帽导轨上时，请确保模块之间的距离不小于1cm，以免损坏DIN礼帽导轨的定位销。

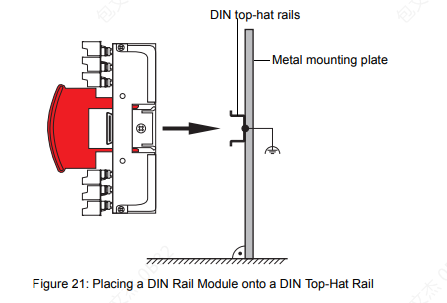

3.将待安装的模块放置在DIN礼帽导轨上，小心地将模块推向DIN礼帽导轨，直到模块啮合。

请不要将红色锁定滑块推回模块!如果你把它们推回去，你将不再能够滑动模块上的DIN顶帽导轨。

4.其他模块可以附加到需要的权利。

按照步骤1到步骤3连接其他模块。

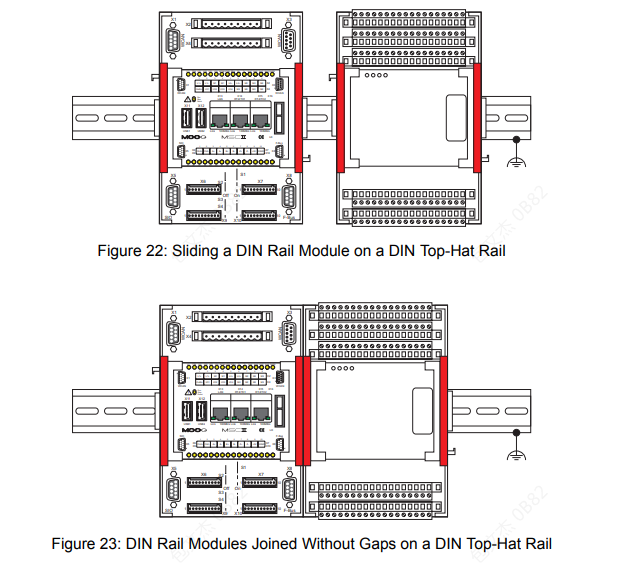

5.在DIN顶帽导轨上向左滑动模块，直至模块完全连接。

这建立了q -连接器之间的接触，并将定位引脚推入其配合插座。

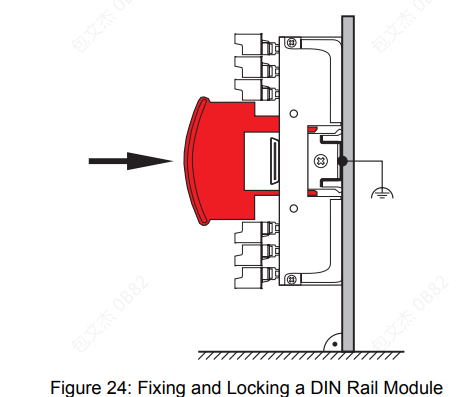

6.将两个红色锁定滑块推回所有模块。这将模块固定在DIN礼帽导轨上，与礼帽导轨建立电气连接，并通过安全触点将模块锁定在一起。
