富士 SD700 辅助功能 Fn 组的操作

辅助功能用于执行与伺服单元的设置、调整相关的功能。在面板操作器上显示为以 Fn 开头的编号。

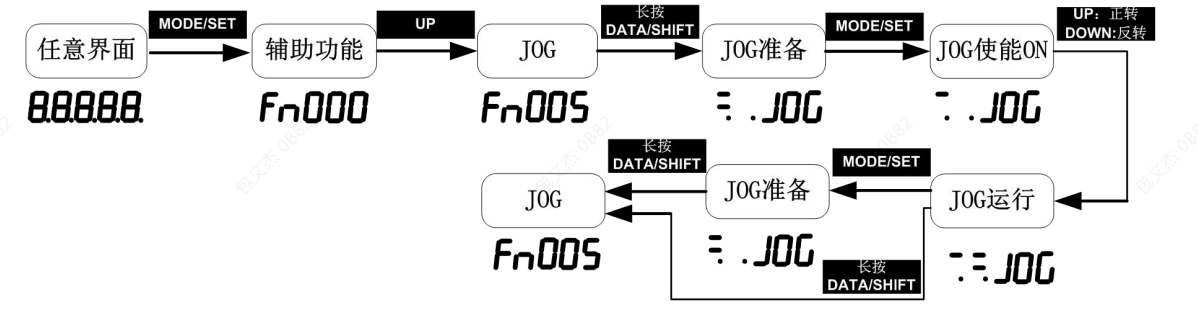

以 JOG 运行（Fn005）为例来说明辅助功能的操作方法。

参数 Pn 组的操作

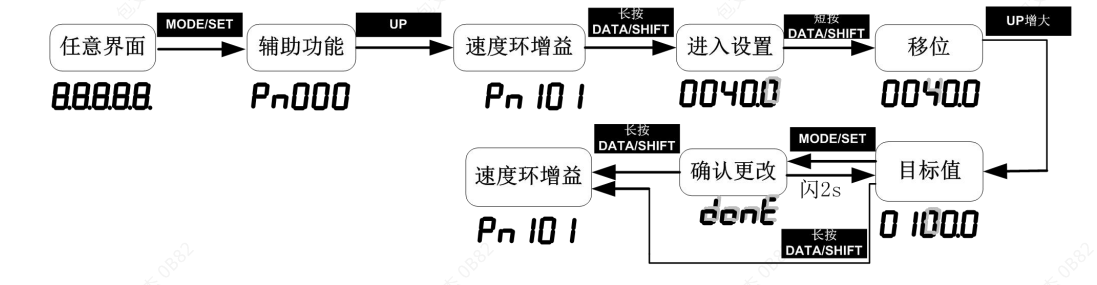

（1）设定范围在 5 位以内时以速度环增益（Pn101）的设定值从 40.0 变更为 100.0 时的设定方法为例来说明参数组的操作方法。

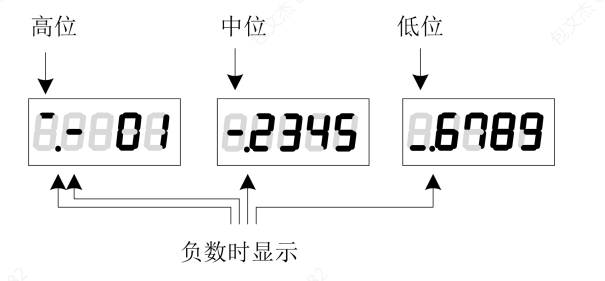

（2）设定范围在 6 位以上时由于面板操作器只能显示 5 位数，故 6 位以上的设定值如下图所示。

监控显示 Un 组的操作

对伺服单元中设定的指令值、输入输出信号的状态以及伺服单元的内部状态进行监视（显示）的功能，详见“监视显示”。

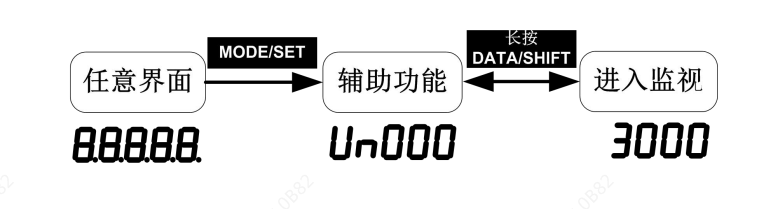

在面板操作器上显示为以 Un 开头的编号，下面以电机转速（Un000）为3000rpm 为例来说明监视显示的操作方法。
