瑞恩 SA3100电源模块接口 同步传输端口连接器
同步传输端口连接器:
同步传输端口连接器是为将来使用同步传输功能而保留的。然而，为了测量实时电流反馈，可以连接到它的三个引脚。

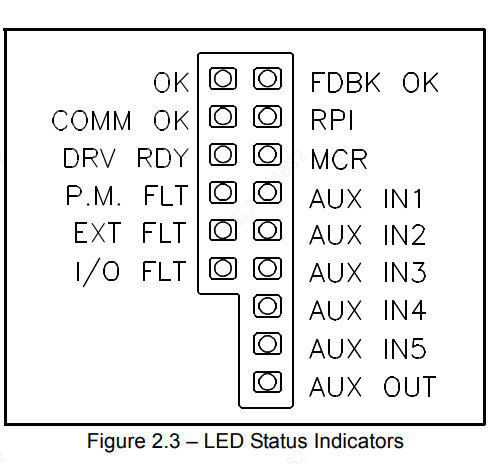

LED状态指示灯:
PMI调节器状态由安装在主板上方的LED板指示。其中5个led指示PMI处理器和连接驱动器的状态。其他九个led指示解析器和驱动器I/O板的状态。
led的定义如下所示。参见SA3100驱动器配置和编程指令手册(S-3056)，以获得这些描述中提到的寄存器和状态位的完整描述。
PMI处理器和驱动状态led
OK(绿色)-当电源接通时，此LED将亮起，表示PMI处理器已通过其内部上电诊断。
上电后，当稳压器正常工作时，此LED将保持亮。如果内部看门狗超时，它将关闭。
COMM OK(绿色)-当点亮时，此LED表示通过光纤链路从UDC模块正确接收消息。不亮，表示链路故障或UDC模块无法通信。
如果PMI处理器在两个或两个以上的CCLK周期内没有收到来自UDC模块的消息，或者记录两个连续的任何类型的通信错误，则PMI
处理器将关闭驱动器。
UDC模块上的UDC/PMI通信状态寄存器(80-89/1080-1089)显示了通信链路的详细信息(如收发消息数、CRC错误计数)。
DRV RDY(绿色)-点亮时，表示满足以下所有条件:
•所有电源处于可接受水平
•已配置板载FPGA (on-board field programmable gate array)
•板载看门狗计时器正在由PMI处理器更新
•操作系统已下载到PMI处理器
•PMI处理器通过了上电诊断
