SEW 16811216 对外部安全继电器的要求
时间: 2024-04-12浏览次数：
SEW 16811216 对外部安全继电器的要求
外部安全继电器要求
·如果要满足标准EN 954-1的要求，必须根据EN 954-1获得至少一个安全类别3的批准。
·如果要满足标准EN ISO 13849-1的要求，必须提供至少一个符合EN ISO 13849-1的性能等级“d”的批准。
·如果仅在正极安全断开直流24v电压电源，则在断开状态下不得对该极施加任何测试脉冲。
·允许直流24v电源双极断开。
·设计时必须遵守安全继电器的指定值
电路。
·安全继电器的开关容量必须至少对应于直流24v电压电源的最大允许限制输出电流。遵守制造商关于安全继电器的说明，涉及安全触点可能需要的允许触点负载和熔断。除非另有规定，否则触点的保护必须是制造商规定的最大触点额定标称值的0.6倍。
·控制器的设计和连接必须能够复位
控制装置本身不会导致重启。重启只能在控制器复位后进行。

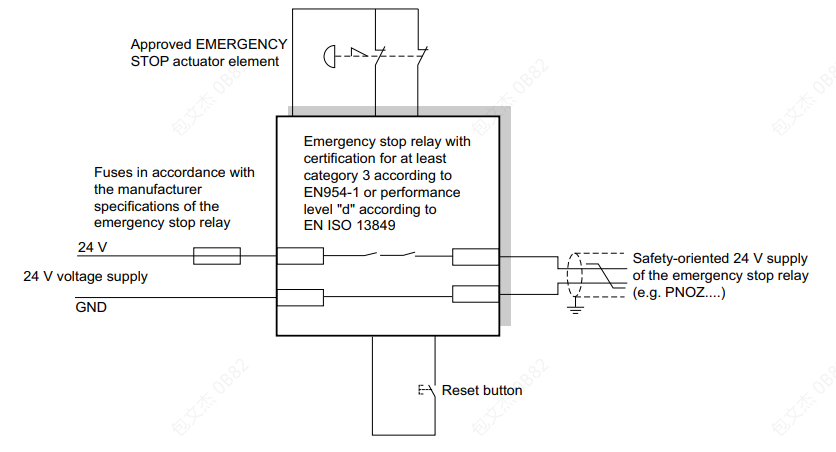

“安全继电器”样电路:
下图显示了外部安全继电器(根据上述要求)与MOVITRAC®B的基本连接。
连接时必须遵守各制造商数据表中的信息。
1极断开24v电源电压:
