西门子6SG70 端子扩展板的安装
时间: 2024-04-12浏览次数：
西门子6SG70 端子扩展板的安装

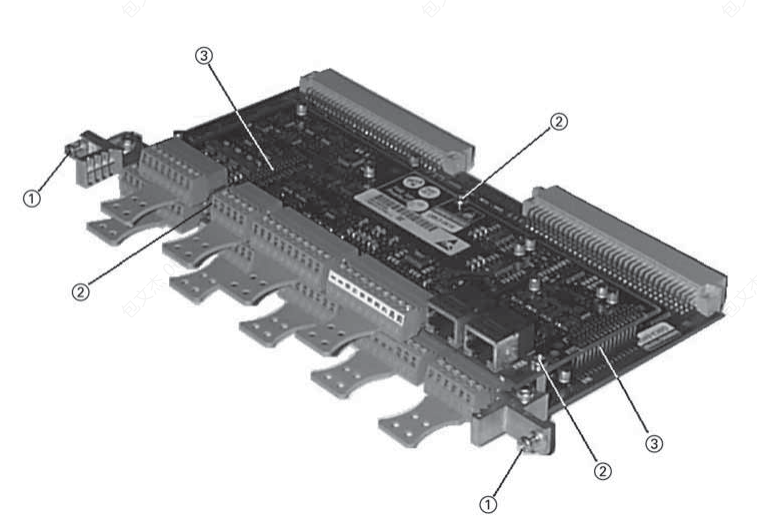

端子扩展板 CUD2：
·将电子板 CUD1 从电子箱中取出。拆掉两个固定螺 ①。
·在 CUD1 电子板上附带有三个六角帽螺钉②
·定位 CUD2 板:将两个插接头适当地连接起来③。
必须将两个插接头的短针端插入CUD1的插座中，将其长针端插入CUD2的插座中。
·用附带的螺钉固定CUD2 板②。
·将电子板CUD1 插入电子箱中，并用被拆下的两个螺钉固定①。
注意
PCBs 包含静电敏感元件。在触摸PCB前，必须先进行人体放电。最简单的方式是触摸接地导体，比如接地插座。
局部总线适配板(LBA)，用于安装选件附加板。
仅能用 LBA 安装选件附加板。SIMOTRAS HD 中并未装LBA，只有在选择附加板时才需要选择LBA。
怎样在电子箱中安装局部总线适配板LBA:
把CUD1 上的两个固定螺丝拆下，然后把它取出来。

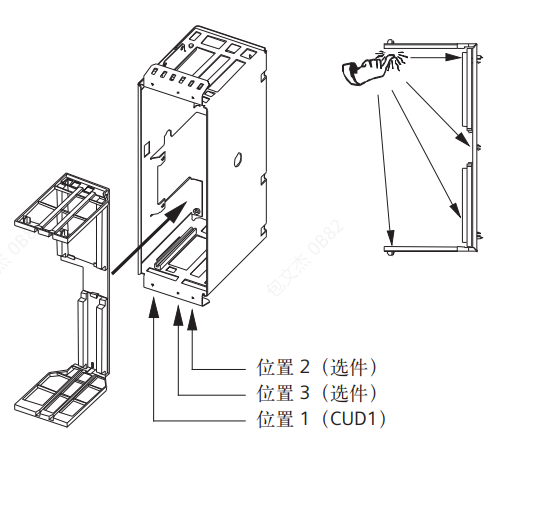

把LBA装入电子箱中(见下图)。
在左侧槽中重新插入CUD1 板，并把螺丝拧紧。
