安川J1000 变频器 电线的粗细和布线距离
电线的粗细和布线距离：
变频器与电机之间的布线距离较长时(特别是低频率输出时)，电缆的电压降将导致电机转矩降低。 所以布线时请使用足够粗的电线。

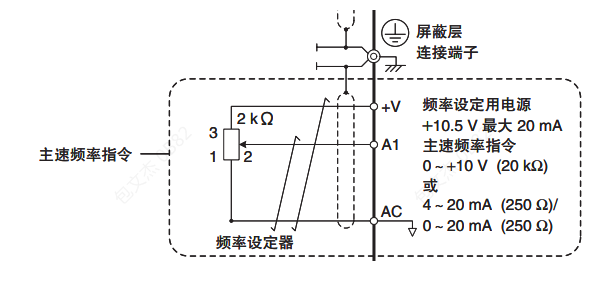

使用LED操作器(选购件)时，请务必使用专用的连接电缆(选购件)。 通过模拟量信号进行远程操作时，模拟量操作器或操作信号和变频器之间的控制线长度应小于50m，布线时应该远离强电电路(主回路及继电器顺控回路)，以免受到来自外围设备的感应干扰。 如果频率是由外部频率设定器而非数字式操作器设定，请如下图所示，使用双股绞合屏蔽线，屏蔽线不应接地而应接在屏蔽层接地用端子上
。
抗干扰对策：
J1000由于采用PWM控制，与低载波频率设定相比，设定高载波频率电磁干扰会有加重的趋势。请参考以下对策示例，研究应采取
的对策措施。
·降低载波频率，可以减小干扰的影响。
· 作为防止传感器误动作、AM收音机噪音的措施，线路噪音滤波器较为有效。

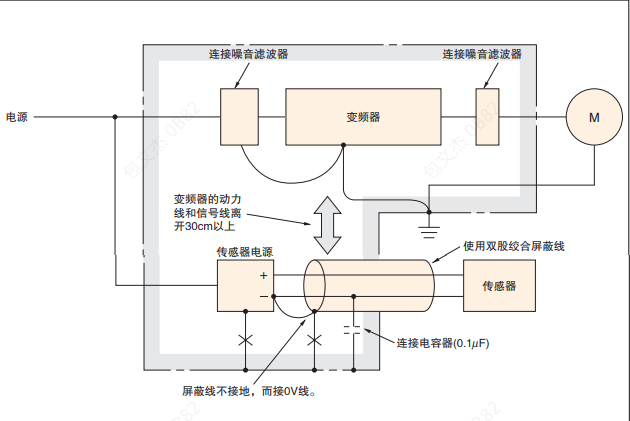

· 防止变频器动力线产生的感应干扰的有效措施，是将信号线与动力线分开布线(30 cm以上，至少离开10 cm以上)，以及使用
双股绞合屏蔽线。
漏电流对策：
变频器的动力线之间、动力线与大地之间以及与电机之间存在分布电容，高次谐波漏电流会通过这些分布电容流通。请考虑外围设
备的措施。
变频器和电机之间的布线距离和载波频率的设定值(大致标准)
1台变频器连接多台电机时，接线距离为总接线长度。
