伍德沃德 26839V1 视觉指示灯(LED)和CPU配置
时间: 2024-04-12浏览次数：

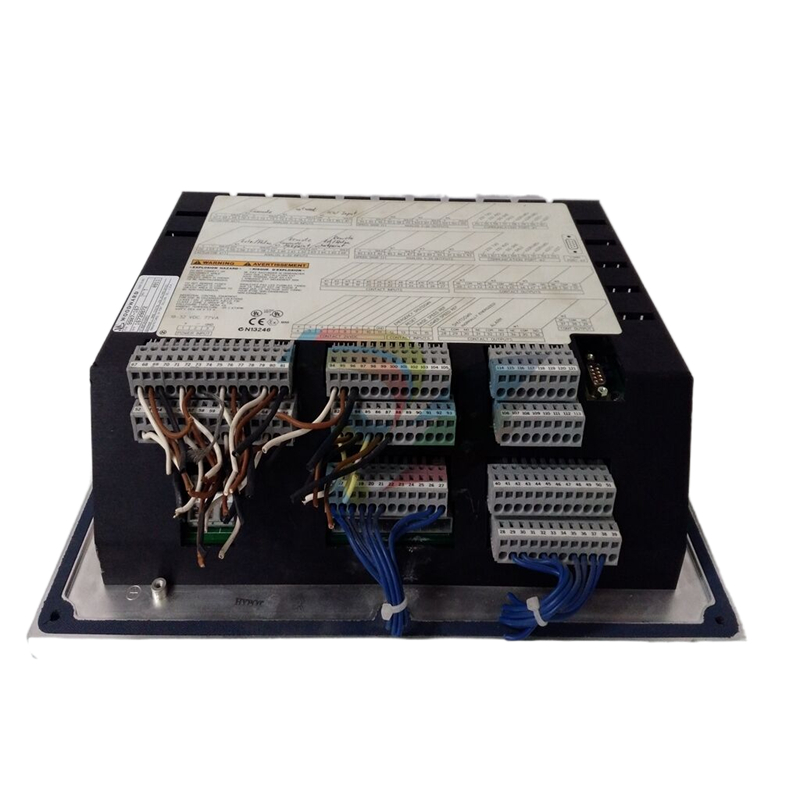

伍德沃德 26839V1 视觉指示灯(LED)和CPU配置
视觉指示灯(LED)和CPU配置:
视觉指示器位于前面板键盘、控制器板、后盖和相关通信端口上，用于诊断使用。
CPU OK指示灯(绿/红):双色指示灯，表示CPU正常(绿色)或故障(红色)。如果存在故障码，CPU会闪烁故障码(红色)。这个LED存在于前面板和后盖上。
IOLOCK指示灯(红色):表示控制器处于关机状态，处于IOLOCK状态。这个LED存在于前面板和后盖上。
ALARM指示灯(黄色):前面板显示，由GAP软件控制。
绊倒指示灯(红色):前面板可见，由GAP软件控制。
每个RJ45连接器上的以太网LED(绿色=link，黄色=traffic)指示端口状态和运行情况。
CPU硬件配置:
CPU配置开关(S1)是预留给以后使用的，此时处于非活动状态。
通信(以太网):
有4个隔离的RJ45以太网接口(10/ 100mbit /sec)可供应用软件系统使用。这些端口是全双工的，具有自动交叉检测。
特性
·接口标准:IEEE 802.3(以太网)
·端口隔离:1500 Vrms到PS、EARTH和所有其他电路
·使用Woodward AppManager控制配置
·控制监控、趋势和数据收集
·控制以太网IP地址的配置
·通用通信，如Modbus主/从
·使用Control Assistant管理配置数据和可调项
·网络时间设置和控制(SNTP)
