横河 YS 100系列 设置终端电阻
时间: 2024-04-12浏览次数：
横河 YS 100系列 设置终端电阻
设置终端电阻
RS-485电缆(双绞线)两端必须连接终端电阻。

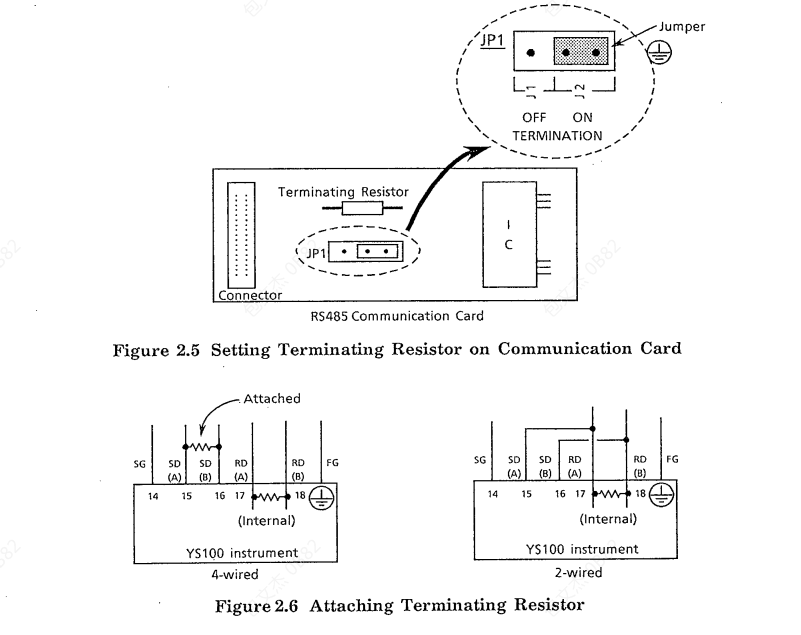

使用RS-485通信板JP1跳线上的终端电阻作为两线和四线布线的接收端终端，(在RD(A)和RD(B)之间)。
将RS-485通讯板上的JP1跳线安装到on (J2)侧端接，将跳线安装到OFF (J1)侧端接，不端接。
在四线制情况下，将终端电阻(120Ω±1%，1/2W, 100ppm/°C)连接到仪表板的发送端(SD(a)和SD(B)之间)。
计算机端终止寄存器请参考计算机使用说明书。
请注意
按照使用手册第11章(维修)的说明操作
有关ys100系列仪器如何安装和拆卸通讯卡的说明。

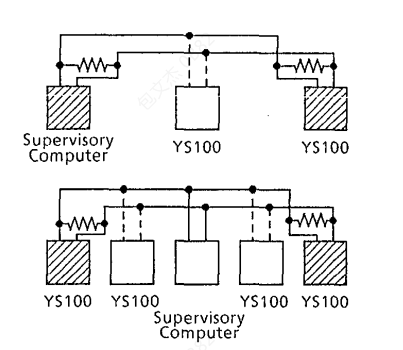

双线式发送/接收
在图中下侧的孵出装置的每个端子处设置终端电阻。去掉虚线连接的YS100也一样。
所示为ys100系列仪表
用虚线连接，确保内部终止寄存器为OFF。
