MASYS22003-E-V40-03-2001接地和屏蔽措施
时间: 2024-03-29浏览次数：
MASYS22003-E-V40-03-2001接地和屏蔽措施
1. 接地和屏蔽办法
对于大多数应用，工业控制器装置在开关柜中，其间还发现电磁开关元件(继电器，接触器)，变压器，电机控制器和变频器。这种开关柜不可避免地存在各种电磁搅扰。
一般来说，这种搅扰是无法避免的。可是，如果采取恰当的接地、屏蔽等维护办法，可以大大下降设备的负面影响。这些维护办法包含开关柜接地、模块接地、电缆屏蔽接地、电磁开关元件上的维护电路和正确运用电缆(挑选合适的电缆截面和类型)。
接地基本上有两种不同的功用:
·维护接地
·电磁搅扰耗散
在B&R SYSTEM2003体系中，电磁搅扰的耗散和维护接地是由铝制框架(模块机架)和装置轨来完成的。
1.1方孔条接地
为了接地的意图，必须在装置轨和金属后壁之间提供良好的导电连接。装置轨与后壁每隔10cm导通一次。

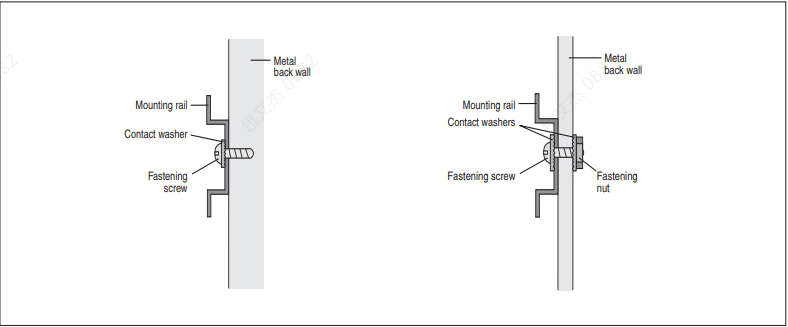

这是通过在紧固螺钉上刺进接触垫圈来实现的:
对于油漆或涂层后壁，只要将螺钉螺纹刺进后壁，才干保证充分的连接。如果不是这种情况，则必须在紧固件之间放置触摸垫圈
螺母和底板。
