ABB M3AA电机 绕组绝缘
时间: 2024-03-29浏览次数：
ABB M3AA电机 绕组绝缘
绕组绝缘
为保证电机的可靠性，当为电机挑选正确的绝缘系统和为变频器 挑选正确的输出滤波器时，必须考虑变频器的非正弦输出电压的影响。
当运用具有非受控直流电压的变频器时，应根据表 2 挑选绝缘和 滤波器。

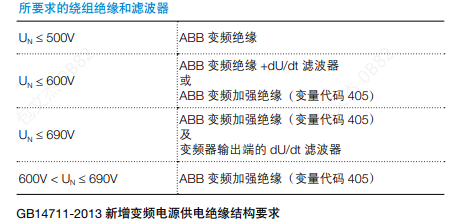

表 2 变频器（其具有非受控直流电压）电机的绕组绝缘及变频器输出滤波器挑选
电机端子处答应的相对地电压峰值为：
ABB 变频绝缘 1300V
ABB 变频加强绝缘（变量代码 405）1800V
受脉冲上升时间的影响，电机端子处答应的最大相对地电压峰值 见图 1。最高的曲线（即“ABB 变频加强绝缘”）适用于变频器 电源采用特殊绕组绝缘的电机，变量代码为 405。“ABB 变频绝缘” 适用于具有标准规划的电机。

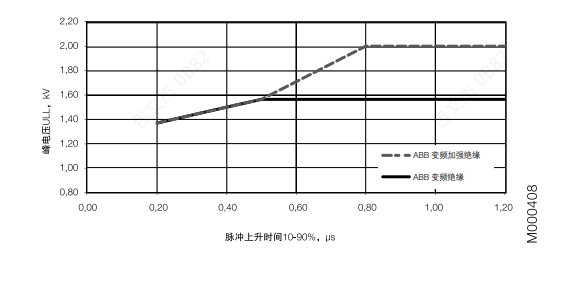

图 1 受脉冲上升时间的影响，电机端子处允许的最大相对地电压峰值
