NA-0122 基于Ovation®的数字杆位置指示升级
时间: 2024-03-29浏览次数：
NA-0122 基于Ovation®的数字杆位置指示升级
背景
西屋电气的数字杆位指示(DRPI)显现体系已经成为DRPI架构的支柱超过40年。
自最初规划以来，技能的进步为增加有用的维护实用程序、中止东西、体系过错检测和数据记录发明了机会。
基于Ovation®的DRPI晋级显现体系完成了以下功用:
•保持原有规划的功用
•选用新的先进算法
计算使某些关键报警条件最小化的杆方位

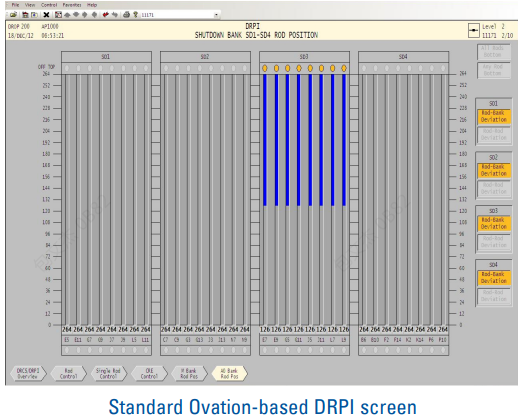

•替换原来的显现柜与两个大的lcd显现杆的方位数据从Ovation高速公路
•在同一银行测量杆方位之间的误差提供报警输出
•当检测到过错(检测器短路、丢路或开路、灰码过错、半精度或电源毛病)时，发生体系报警
描述
基于ovbaseddrpi晋级取代
原始DRPI的电子部分
体系展示柜在西屋工厂。
它与两个数据柜通讯
向控制室、Ovation高速公路和工厂计算机供给最新的杆位和报警信息。
这次晋级将包括两个标准的基于Ovation的机柜和两个带有Ovation网络计算机接口的大型LCD显示器。
第一个规范Ovation柜是DRPI Ovation柜，它替代了本来的DRPI显现柜的功能。第二个规范Ovation机柜是Ovation服务器机柜，
它为DRPI Ovation体系提供Ovation支撑架构以及未来的晋级。
DRPI立异柜包含新的布线，衔接到位于控制室的现有DRPI现场布线。该机柜由2张数据接口卡、Ovation控制器和I/O硬件以及电源组成。杆的方位信息从两个数据柜传送到Ovation
控制器通过数据接口卡和Ovation I/O模块完成。
优点
这次晋级的优点包含:
可靠的杆位指示
•新的定位算法，以提高杆的方位
•可热插拔冗余DRPI电源
•Ovation支撑架构，降低了未来Ovation晋级的成本
•自动过错记载
