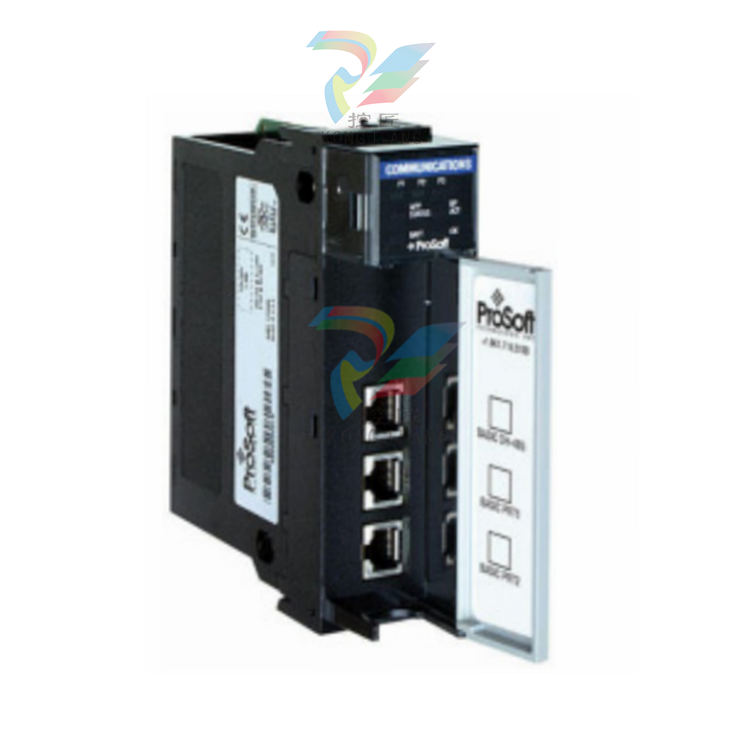

PROSOFT MVI56-MCMR 远程机箱通信模块
MVI56-MCMR
带有精简数据块的 MVI56 Modbus 主/从通信模块允许 ControlLogix 处理器与其他 Modbus 协议兼容设备轻松连接。
兼容设备不仅包括 Modicon PLC（全部支持 Modbus 协议），还包括各种终端设备。
该模块使用小型 I/O 数据区在模块和 ControlLogix 处理器之间进行数据传输，因此非常适合将模块安装在远程机架上的 ControlNet 或以太网应用。
使用 Modbus 通信模块的应用遍及许多工业领域，包括
- 外来设备数据集中器
- 管道和海上平台
- 食品加工
- 采矿
- 纸浆和造纸
- SCADA 通信
功能和优点
带有精简数据块的 MVI56 Modbus 主站/从站通信模块设计用于使 ControlLogix 处理器与兼容 Modbus 协议的设备和主机轻松连接。
该模块是 Modbus 网络与 ControlLogix 处理器之间的输入/输出模块。处理器的数据传输与 Modbus 网络上的操作是异步的。 模块中的 5000 字寄存器空间在处理器和 Modbus 网络之间交换数据。
许多 SCADA 应用程序主机都支持 Modbus 协议，而通常支持该协议的设备包括一些 PLC 以及市场上的许多其他第三方设备。(有关支持 Modbus 协议的部分设备列表，请访问 ProSoft Technology 网站的 ProSoft Tested 部分）。
一般规格
- 单插槽 - 与 ControlLogix 背板兼容
- 专为远程机架实施而设计
- 模块被识别为输入/输出模块，可访问处理器内存进行数据传输
- 梯形逻辑用于模块和处理器之间的数据传输。包含梯形图文件示例
- 从下载到模块的配置文件中获取配置数据。包括配置文件样本
从站规格
配置为 Modbus 从站的端口允许远程主站与模块中包含的所有数据交互。这些数据可以来自网络上的其他 Modbus 从站设备、主站端口或 ControlLogix 处理器。MVI56-MCMR 模块接受来自连接的 Modbus 主站设备的 Modbus 功能代码命令 1、2、3、4、5、6、8、15、16、17、22 和 23。
主站规格
在 MVI56- MCMR 模块上配置为虚拟 Modbus 主设备的端口会主动向 Modbus 网络上的其他节点发出 Modbus 命令。每个端口支持一百 (100) 条命令。此外，主站端口具有优化的轮询特性，可减少轮询出现通信问题的从站的频率。可以对 ControlLogix 处理器进行编程，通过主动从命令列表中选择要执行的命令或直接从梯形图逻辑中发出命令来控制端口上的活动。
功能规格
MVI56-MCMR 传输的数据包比 MVI56- MCM 小，因此非常适合远程机架或带宽有限的场合
- 40 字数据块（计划）
- 使用 MSG 指令通过请求传递状态
- 不支持直通
- 特殊功能（命令控制、事件命令、状态等）通过使用 MSG 指令的信息传输（非计划）来支持
部分一般规格包括
- 支持与 ControlLogix 处理器数据文件之间存储和传输多达 5000 个寄存器
- 模块内存使用完全由用户定义
- 两个端口，可模拟任何组合的 Modbus 主站或从站设备
- 支持用于浮点数据交易的安然版 Modbus 协议
