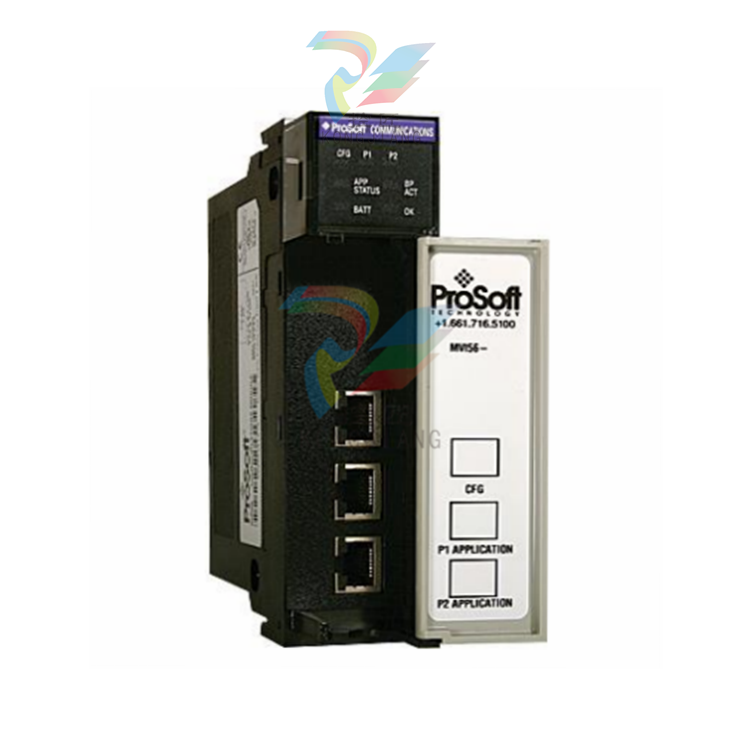

PROSOFT MVI56-PDPMV1 通信模块
MVI56-PDPMV1
MVI56 PROFIBUS DPV1 主站通信模块是 ControlLogix 处理器的强大通信接口。该模块由罗克韦尔自动化授权开发，采用了专有的背板技术，可与 ControlLogix 处理器进行强大的数据交换。
功能和优点
模块支持符合 IEC 61158 标准的完整主站规格。可通过 1 类或 2 类 DPV1 服务传输非循环参数数据，使处理器能够轻松与支持 PROFIBUS DPV0/V1 协议的从站设备通信。
该模块是 PROFIBUS 网络与 ControlLogix 处理器之间的输入/输出模块。 处理器的数据传输与 PROFIBUS 网络上的 I/O 数据传输是异步的。 数据库由用户定义并存储在模块中，以保存协议所需的数据。
一般规格
- 单插槽 - 兼容 1756 背板
- 模块被视为输入/输出模块，可访问处理器内存，用于处理器和模块之间的数据传输
- 梯形图逻辑用于模块和处理器之间的数据传输。附带梯形图示例文件（附加指令）。
- 本地或远程机架
- 可配置的 I/O 背板尺寸使远程机架应用获得最佳性能
- 已启用 CIPconnect™。模块支持使用罗克韦尔自动化以太网接口，通过以太网路由与 ProSoft Configuration Builder 和 FDT comDTM 通信。
PROFIBUS DPV1 主站通信模块 MVI56-PDPMV1
随着 PROFIBUS DPV1 协议在工业市场的应用日益广泛，该产品的应用领域也越来越广。使用该技术的行业包括
- 电力和配电应用
- 石油化工
- 水和燃气应用
- SCADA 和 DCS 应用
一般规格
- 单插槽 - 兼容 1756 背板
- 模块被视为输入/输出模块，可访问处理器内存，在处理器和模块之间进行数据传输
- 梯形图逻辑用于模块和处理器之间的数据传输。附带梯形图示例文件（附加指令）。
- 本地或远程机架
- 可配置的 I/O 背板尺寸使远程机架应用获得最佳性能
- 启用 CIPconnect™。模块支持使用罗克韦尔自动化以太网接口，通过以太网路由与 ProSoft Configuration Builder 和 FDT comDTM 通信。
PROFIBUS 主站规格
- 通过中继器最多可连接 125 个从站
- 最多 1536 个循环字节输入和 1536 个字节输出数据
- 支持扩展诊断数据
- RS-485 光隔离 PROFIBUS 接口，带板载 DC-DC 转换器
- 非循环通信 (DPV1)、读取和写入
- 警报处理（DPV1）
- 支持同步和冻结命令
- 支持符合 PROFIdrive 3.1 的参数读写操作
- 支持多播和广播报文 (DPV1)
PROFIBUS 主端口
- DB-9F 光隔离 RS-485
- 就绪、运行、错误和令牌 LED 指示灯
- PROFIBUS DPV1 RS-485 接口，带一个 9 针 D 型外壳母连接器和隔离光耦合器
