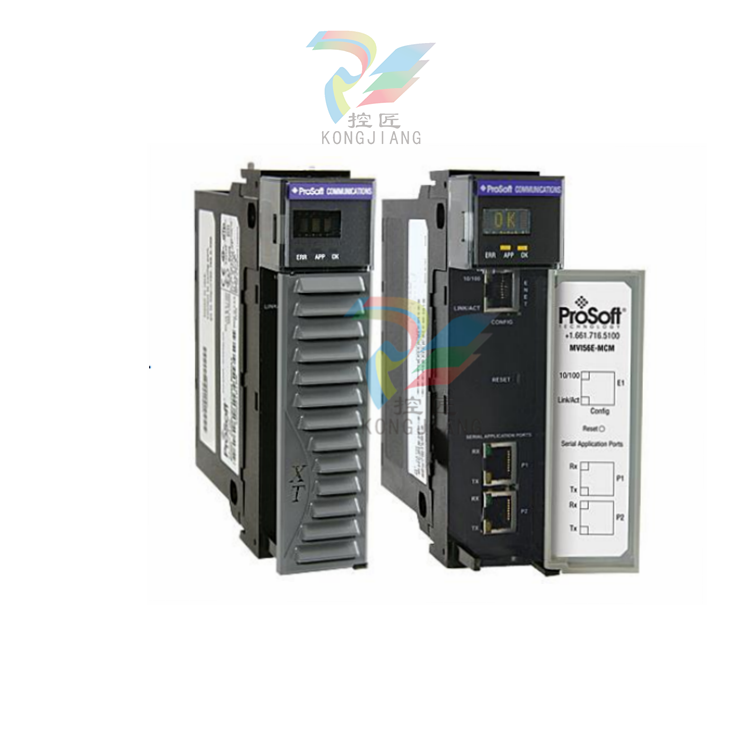

PROSOFT MVI56E-MCM/MCMXT 通信模块
描述
MVI56E 通信模块允许从罗克韦尔自动化® ControlLogix® 处理器连接 Modbus RTU/ASCII 设备的 Modbus 主站和/或从站。每个 MVI56E 端口都可配置为主站或从站。
MVI56E-MCM 和 MVI56E-MCMXT 在 ControlLogix 背板上充当输入/输出模块，使 Modbus 数据在处理器上显示为 I/O 数据。 两个可独立配置的串行端口可在相同或不同的 Modbus 网络上运行。MVI56E-MCM 专为标准过程应用而设计，而 MVI56E-MCMXT 则专为 Logix-XT™ 控制平台而设计，可在极端环境中运行。它可以承受更高的工作温度，并具有保形涂层，以保护其免受恶劣或腐蚀性条件的影响。
特点
-向后兼容
-10,000 字数据库
-附加指令
-支持 CIPconnect®
-附加配置文件
优点
所有 MVI56E 产品均向后兼容早期的 MVI56 模块，可直接替换，无需更改现有控制器程序
允许您从设备中收集更多数据，从而提高运行性能
无需支付昂贵的重新编程费用，即可享受增强的功能和灵活性
模块配置存储在 RSLogix™ 5000 项目中（ACD 文件）
无需额外的编程或配置软件
适用于 RSLogix 5000 16 或更高版本的附加指令，可减少开发时间和成本
通过罗克韦尔自动化的 1756-ENBT 模块，方便用户跨 ControlLogix 背板进行远程访问
配置、诊断和分析过程数据和通信状态
通过多个 ENBT/CNBT 链路实现桥接，以连接安装在远程机箱中的 MVI56E-MCM 进行配置和诊断
简化了在 RSLogix 5000 项目中添加模块的过程
配置
模块配置在附加指令中定义。AOI 具有完整注释，包括用户定义的数据类型、梯形图和控制器标记。AOI 无需修改即可用于大多数应用。
MVI56E-MCM 用户手册和示例配置提供了一个快速简便的示例，逐步说明如何通过模块将数据从 Modbus 网络传送到处理器。
一般规格
向后兼容以前的 MVI56-MCM 版本
单插槽 - 兼容 1756 ControlLogix® 背板
10/100 MB 以太网端口，用于网络配置和诊断，具有自动电缆交叉检测功能
用户可定义多达 10,000 个 16 位寄存器的模块数据存储器映射
4 个字符、滚动、字母数字 LED 显示屏，以普通英语显示状态和诊断数据
ProSoft Discovery Service (PDS) 软件可在网络上查找模块并分配临时 IP 地址，以方便模块访问
支持 RIUP（在电源下拔出和插入）
功能规格
MVI56E-MCM 可在本地或远程机架上运行（对于数据包尺寸较小的远程机架应用，请参考 MVI56E-MCMR 产品）
支持用于浮点数据交易的安然版 Modbus 协议
PCB 包括功能强大的 Modbus 网络分析仪
使用 MSG 指令通过消息传输（非计划）支持特殊功能（命令控制、事件命令、状态等）。
在用户数据存储器中提供错误代码、网络错误计数器和端口状态数据
