GE MM300 电机管理系统
概述
MM300 是一种模块化电机保护和控制系统，专为低压电机应用而设计。MM300 具有以下主要优点。
- 灵活的保护、控制和通信选项，适合任何低压电机应用。
- 占地面积小，专为 IEC 和 NEMA 电机控制中心应用而设计。
- 模块化设计减少了维护和测试所需的备用组件数量。
- 集成式按钮和 LED 指示灯减少了外部元件和接线。
- DIN 导轨和面板安装。
- 多种同步通信协议可轻松集成到监控系统中。
- 可选的基本控制面板或图形控制面板界面提供本地控制和系统信息访问。
- 自动化 FlexLogic™ 适用于需要更复杂启动器控制的应用，或需要联锁或可编程逻辑控制的多启动器应用。
MM300 电机管理系统说明

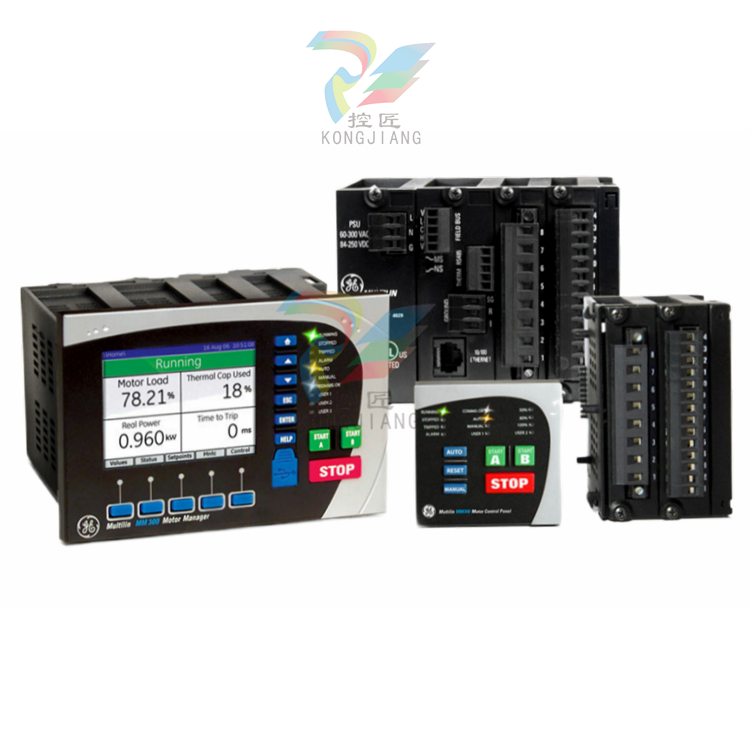

MM300 可以配备两种控制面板中的一种，也可以不配备控制面板。
- 基本控制面板：包括用于停止、启动 A、启动 B、自动、手动和复位的按钮以及 12 个 LED 状态指示灯。
- 图形控制面板：包括一个 3.5 英寸 320 x 240 像素背光彩色液晶屏、14 个按钮和 10 个 LED 指示灯，可显示实际值、跳闸和警报列表、事件记录以及设置配置。提供一个 USB 端口用于连接笔记本电脑。MM300 具有以下输入/输出功能：
- 2 至 18 个触点输出
- 6 至 30 个触点输入 可提供以下附加功能：
- 可配置为跳闸、停止或报警的 10 个过程联锁。
- 最多三个安全级别的密码。
- 六种预定义启动器类型。
- 启动抑制。
- 启动间隔时间。
- 重启块计时器。
- 每小时启动次数。
- 可选欠压重启。
CPU 模块
该模块提供一个 Modbus RTU RS485 端口、一个热敏电阻输入端和一个 50:0.025 CBCT 输入端。 可选通信板提供现场总线和以太网端口。
接地电流输入
MM300 CPU 模块有一个灵敏的接地输入端，适用于 50:0.025 CT。CT 模块 (IO_A) 上还有一个剩余接地输入端，其额定值与相电流输入端相同。任何时候只能使用一个接地 CT 输入端（此处描述的 CBCT 或剩余接地连接）。
