EMERSON NA-0112 基于 Ovation® 的计算增强型杆位指示系统
系统描述
该系统取代了西屋工厂内 ARPI 系统的电子部分。该系统包括每个棒的探测器接口板、冗余 Ovation 控制器和新的计算机化人机界面 (HMI)。这解决了难以及时校准和整个功
率范围内棒的位置指示不准确的问题。

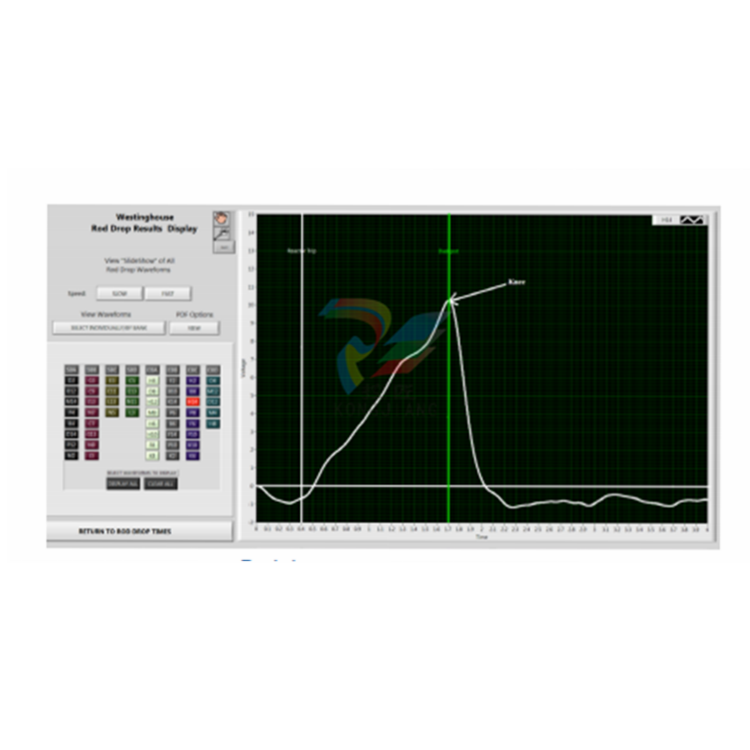

棒材下落测试系统也是此次升级的一部分。工厂的技术规范要求在加油站停运后进行棒材下落时间测试，以便棒材正确插入，并符合工厂安全分析的时间响应要求。该系统可
在反应堆跳闸期间自动分析每根棒的数据并显示结果，从而缩短关键路径时间。
功能包括
- 控杆位置指示
- 控制底部警报
- 探测器温度补偿
- 探测器线性补偿
- 操作员报警功能
- 一次校准
特点
- 低成本安装
利用现有的线性电压传感器 (LVT)，消除了安装成本过低的顾虑。
- 一次校准
基于 Ovation 的计算机增强杆位置指示系统提供简化、计算机控制、非交互式零点和量程（增益）调整。
- 计算机算法补偿
探测器的环境温度和 LVT 传感器的非线性已利用基于操作经验的定制算法进行了补偿。
- 探测器串扰低
使用两个不同的频率来驱动杆式 LVT，从而最大限度地减少了探测器串扰的负面影响。
- 维护和测试面板
维护程序提供校准历史记录，以及单击鼠标、计算机控制的零点和量程设置校准。
- 操作员模块
操作员模块可提高操作员的能力。杆状信息直接显示在控制板上的平板显示器和现有的设备上。
优点
- 通过 ARPI 输入限制运行条件，消除了降级和叫停现象，从而增加了利润
- 最大程度减少启动时的杆位指示校准，从而缩短关键路径时间
- 精确显示杆件位置，增强操作员信心
- 消除 ARPI 的变通方法，提高操作员的效率
- 可靠性高，降低了运行和维护成本
- 现有安装提供低风险解决方案
- 直接替代 ARPI，安装成本低
- 对于杆落测试，能够自动执行趋势分析，比较不同时期的杆落情况
