EMERSON NA-0093 信息与控制系统平台
说明

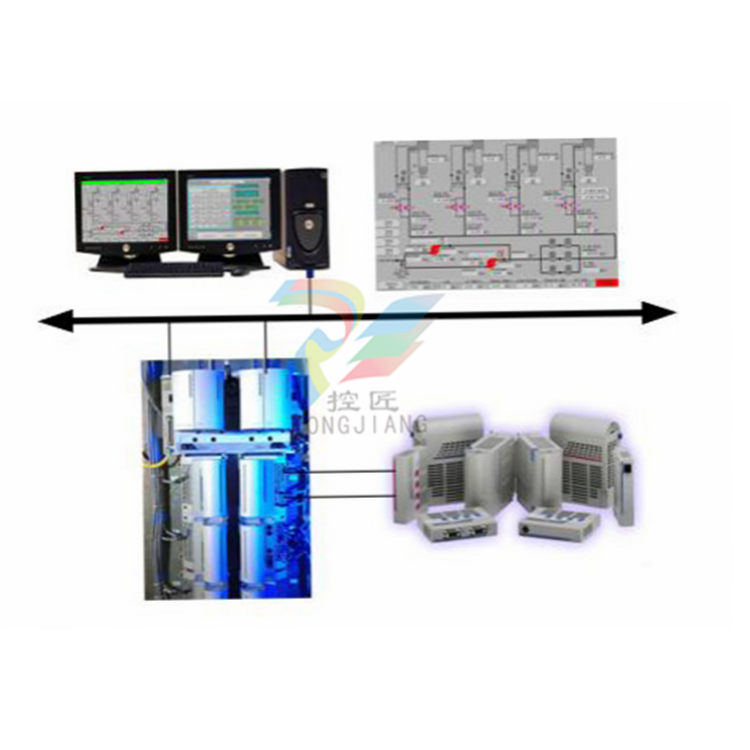

该平台基于艾默生 Ovation® 产品线，还集成了西屋公司为核电 I&C 应用开发的关键组件。作为一个分布式过程控制、信息和数据管理系统，Ovation 提供了一个强大、灵活和开放的系统架构，并由经过现场验证的工业标准硬件、软件、网络和通信组件提供支持。扩展组件支持工厂计算机、监控和各种系统接口应用，以满足核工业要求。
优势
I&C 系统平台提供真正的开放式计算，使用户能够实现更高的工厂可用性、可靠性、效率、安全性和环境合规性。
通过 Ovation 产品的关键要素，可实现广泛的系统优势。
- 网络 - 符合标准、完全冗余的高速以太网网络，使用商用硬件和铜缆或光纤布线。每个发端点都以适当的频率定期广播点值和状态。
- 控制器 - 每个基于 PC 的全冗余控制器均可连接输入/输出子系统，执行数据采集，并执行简单或复杂的调制和顺序控制策略（每个控制器最多可连接 32,000 个过程点）。
- 输入/输出模块 - 模块化工业级 I/O，无需特殊处理、用户寻址或配置。每个控制器最多可提供 128 个模拟量、离散、数字总线和特殊涡轮机相关 I/O 模块，包括高级故障诊断和通道隔离。- 工作站 - 操作员/工程工作站（基于 Windows® PC）可高分辨率显示控制/监控图形、诊断、趋势、警报和设备状态信息，并提供易于使用的工程和配置工具。工程站包含一个完全嵌入式关系数据库管理系统，可存储配置、过程点信息和控制算法信息。系统和点数据（包括用户自定义字段）可通过用户友好型数据库工具（如 Access 或 Excel）导入。- Historian - 可扩展的海量存储和检索过程数据、警报、事件序列 (SOE)、日志和操作员操作，可存储 5,000 至 100,000 个点值。显示功能包括数据查询、历史趋势和 SOE 报告。捆绑式报告包允许向操作员、工程师和维护人员提供计划报告和触发式报告。
- 连接服务器 - 开放式系统接口（ODBC、NetDDE、OPC）提供创新技术，可安全地将实时或历史过程数据直接传输到用户桌面，以便对工厂性能数据进行关键分析。 还支持与第三方设备和协议（如 Modbus、Allen-Bradley、GE Mark V/VI、RTP I/O、东芝和 MHI）的数据链接接口。
- 应用服务器 - 冗余应用服务器通过强大的核应用程序库（NAP）和与外部设备系统的数据链接接口执行复杂的计算和监控。基于 IEC 61499/61131 标准的标准预测试功能块可大大减少开发和测试时间。还可创建自定义子应用程序。
- 网络安全 - 西屋公司正与新的 AP1000TM 电站、先进沸水反应堆 (ABWR) 和全球现有电站合作，在行业内牵头开展网络安全评估和合规活动。 西屋网络安全团队利用网络安全评估、通信隔离技术、物理安全、网络安全网络和操作系统以及 Ovation 产品安全，提供实用的网络安全解决方案。
- Advant Ovation 接口（AOI）--网关服务器将各安全分区数据网络与非安全实时数据网络连接起来，为显示和控制提供严格的单向实时安全系统数据流。从安全子系统到非安全子系统的数据流是严格单向的。
