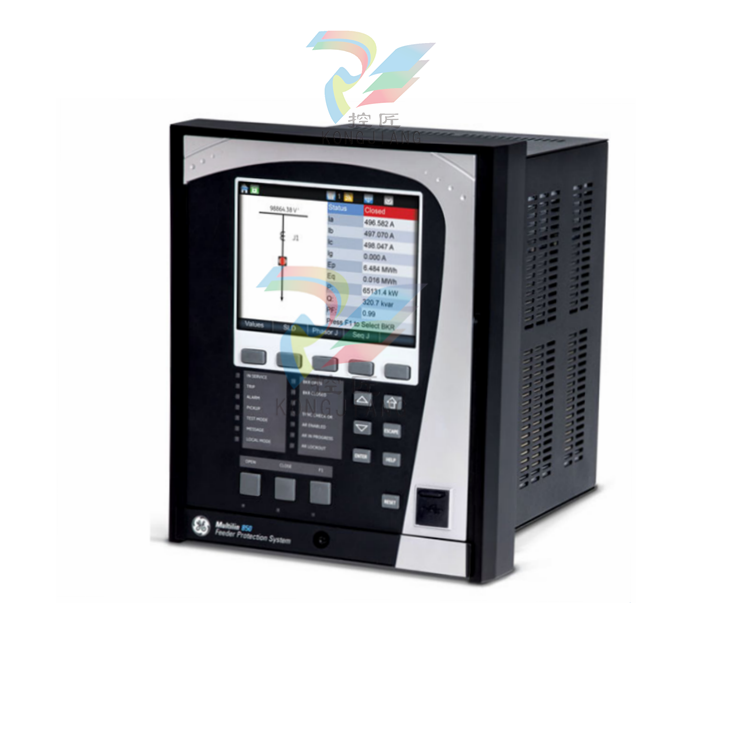

GE 850 馈线保护系统
概述
每个继电器都具有本地和远程人机界面，可提供保护、控制和监控功能。它们还能显示当前的跳闸/报警条件，以及超过 35 个测量系统参数中的大多数参数。还可记录过去的跳闸、报警或控制事件、最大需求水平和能耗。
这些继电器具有许多创新功能。为了满足不同的公用事业标准和行业要求，这些功能可以灵活编程，以满足用户的特定需求。这种灵活性自然会增加设备的学习难度。为了帮助新用户快速掌握基本保护操作，设定点被设置为典型的默认值，高级功能被禁用。这些设置可随时重新编程。
编程可通过前面板按键和显示屏完成。由于设置较多，这种手动方法可能有些费力。为简化编程并提供更直观的界面，可使用运行继电器随附的 EnerVista 8 设置软件的 PC 输入设定点。即使对电脑知识知之甚少，也能通过这款菜单驱动软件轻松访问所有前面板功能。可以显示、更改、存储和打印实际值和设定值。如果设置存储在设定点文件中，则可随时通过连接到任何个人计算机串行端口的计算机电缆将其下载到继电器的前面板程序端口。
850 馈电保护系统说明
中央处理器
继电器功能由两个处理器控制：一个是测量所有模拟信号和数字输入并控制所有输出继电器的 Freescale MPC5125 32 位微处理器，另一个是控制所有高级以太网通信协议的 Freescale MPC8358 32 位微处理器。
模拟输入和波形捕捉
磁性变压器用于缩放从源仪器变压器输入的模拟信号。然后，模拟信号通过 11.5 kHz 低通模拟抗混叠滤波器。然后，所有信号同时被采样和保持缓冲器捕获，以确保没有相位偏移。信号通过 16 位 A/D 转换器转换成数字值，最后再将其转换成数字信号。
原始 "采样在软件中进行缩放，然后放入波形捕捉缓冲器，从而模拟故障记录仪。可通过 EnerVista 8 系列设置软件从继电器获取波形，用于显示和诊断。
频率
频率测量是通过测量三相母线电压、线电压或三相电流复合信号的零交叉点之间的时间来实现的。 信号通过一个低通滤波器，以防止错误的过零。频率跟踪利用测量到的频率来设置电流和电压的采样率，从而提高离散傅里叶变换 (DFT) 算法在偏离标称频率时的精度。
主要频率跟踪源使用三相母线电压。如果从三相电压输入端检测到的频率无效，频率跟踪会通过算法自动切换到替代参考源，即三相电流信号或用于断路器配置的线电压。如果从替代参考信号检测到的频率无效，则不会执行切换。在主信号源上检测到有效频率后，跟踪将切换回主信号源。如果无法从所有信号源获得稳定的频率信号，则跟踪频率默认为系统标称频率。
相位、瞬态和谐波
所有波形每个周期用直流衰减滤波器和离散傅里叶变换 (DFT) 处理八次。由此产生的相位已去除故障电流瞬态和所有谐波。因此，过流继电器非常安全可靠，不会超限。
