YOKOGAWA AFV40S, AFV40D 现场控制装置
时间: 2024-06-18浏览次数：
YOKOGAWA AFV40S, AFV40D 现场控制装置
YOKOGAWA AFV40S, AFV40D 现场控制装置
产品描述
本 GS 涵盖现场控制单元 (FCU) 的硬件规格，FCU 是现场控制站 (FCS) 控制功能的核心。
标准规格
有关系统通用的安装规格和环境条件，请参阅 "集成生产控制系统 CENTUM VP 系统概述" (GS 33J01A10-01EN)。
安装限制
要在远程位置安装光 ESB 总线节点设备 (ANB11) 或 ESB 总线节点设备 (ANB10)，请使用光 ESB 总线中继器主模块 (ANT401 或 ANT411) 通过光缆连接它们。在 FCU 中安装光 ESB 总线中继器主模块时，应根据分支数量从右到左将一对模块安装在 1 至 6 号插槽中。在单个配置中，按照从右到左的顺序将单个模块安装在插槽 1、3 和 5 中。有关详情，请参阅 "光 ESB 总线中继模块"（GS 33J60F51-01EN/GS 33J60F52-01EN）。有关安装 I/O 模块的限制和注意事项，请参阅 "FIO 系统概述" (GS 33J60A10-01EN)。
机柜中可安装的节点风扇单元数量
所需的节点风扇单元 (ANFAN) 数量取决于机柜中安装的单元总数 (*1)。节点风扇单元的所需数量需要作为选项指定。
硬件配置
使用 ESB 耦合器模块 (EC401) 在机柜中安装 ESB 总线节点设备时，最多可安装 9 个/FCU (AFV40)
使用 ESB 耦合器模块 (EC402) 在机柜中安装 ESB 总线节点设备时，最多可安装 11/FCU (AFV40)。

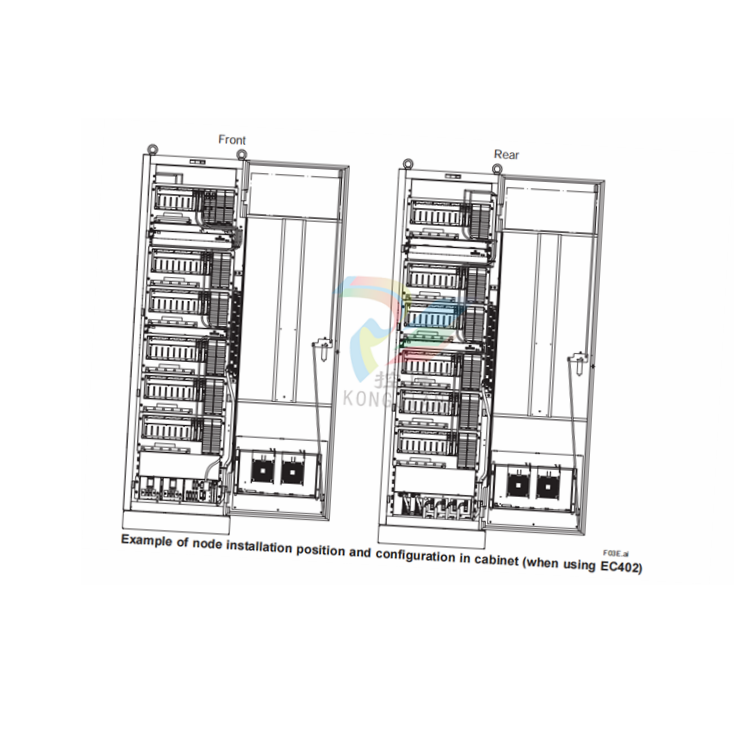

机柜前部最多可安装 5 个节点单元，机柜后部最多可安装 6 个节点单元。
