HONEYWELL 5704 系列 控制系统
产品描述
5704 系列控制系统是 57 系统系列的一部分，设计用于监控现场安装的工业气体探测器。该系统的主要特点如下：
* 在标准 19'' 子机架中使用 3U 卡格式提供多达 64 个气体检测通道。
* 在半 19'' 子机架中使用 3U 卡格式提供多达 32 个气体检测通道。
* 机架既可用于前部接线，也可用于后部接线。
* 现场连接简单，可连接最大 2.5mm2 （14 AWG）的导线。
* 每个一英寸宽的控制卡有四个通道。
* 控制卡可拆卸，不会影响其他布线。
* 催化桥或 4 - 20mA 输入控制卡版本。
* 报警转换继电器输出选项。
* 警报继电器可选择延时操作。
* 主警报、分区警报和表决警报的多警报模式。
* 上升、下降、STEL、LTEL 和更新警报输出。
* 每张卡都有远程抑制和复位输入。
* 每通道可选 0 - 20mA 或 4 - 20mA 隔离监控输出。
* 使用专用工程卡，易于校准和操作。
* 符合 EMC 标准。
该系统由单个 1'' (63.5px) 宽的卡组成，安装在专为欧式机架机柜设计的刚性定制机架上。有两种机架宽度可供选择：
a. 19 英寸，有 17 个卡槽，最多可容纳 16 张四通道控制卡和一张工程卡。
b. 半 19 英寸，有 9 个卡槽，最多可容纳 8 个四通道控制卡和 1 个工程卡。
该系统的设计可满足客户不同的布线配置，为此，控制功能与继电器和现场布线连接分开。因此，四个气体检测通道包括

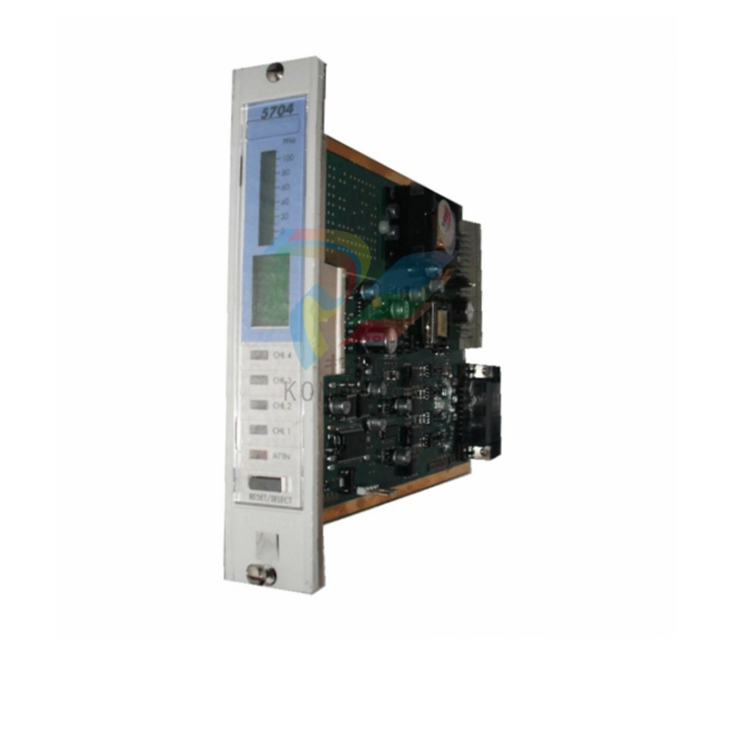

a. 四通道控制卡
每个四通道控制卡功能独立，包含所有必要的电子电路，可为四通道气体检测提供传感器驱动、报警检测和气位显示。四通道控制卡有两种类型，一种用于催化输入，另一种
用于 4 - 20mA 输入。
b. 四继电器接口卡
四继电器接口卡提供控制卡与各现场连接气体传感器之间的接口连接。此外，它还通过现场连接提供四个报警输出。
c. 继电器接口组件
如果需要额外的继电器触点，可将扩展继电器卡连接到四继电器接口卡上。新组件成为继电器接口组件，并将报警继电器扩展至 16 个。这种组合占用两个接口卡插槽，因此
限制了可安装在机架上的控制卡数量。
