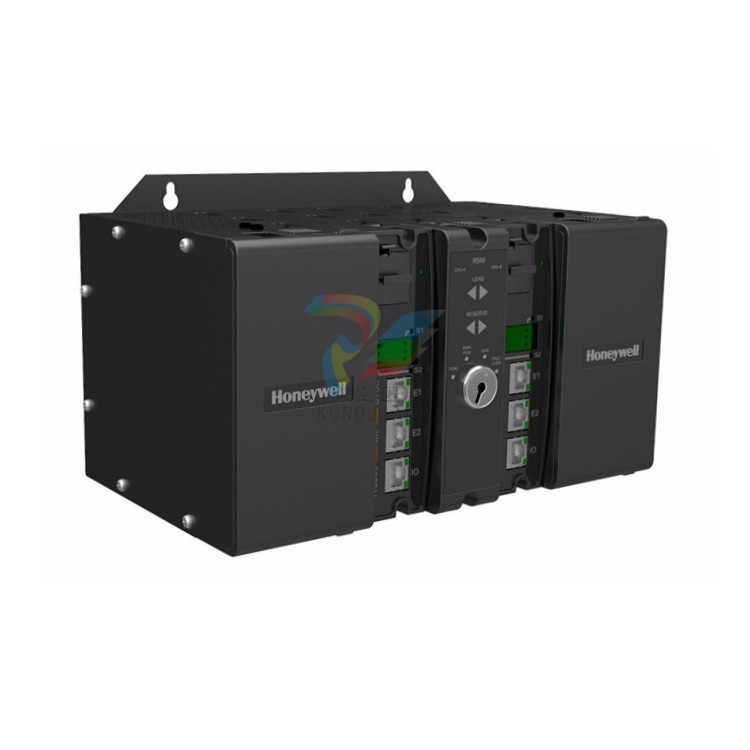

HONEYWELL HC900 混合通信
产品描述
HC900 控制器通过三个通信接口提供 Modbus 通信支持：
- 网络端口： 以太网连接上的 Modbus TCP
- 串行端口 S1 RS232/RS485 可选端口。(默认为 RS232）： Modbus RTU
- 串行端口 S2 RS232/RS485 可选端口。(默认为 RS485）： Modbus RTU
查看或打印地址
您可以使用 HC Designer 报告功能打印出配置中各种参数（信号标签、PID 循环、SP 编程器等）的 Modbus 地址。使用 HC Designer 2.1 及更高版本，这些报告还可导出为
.csv 文件，以便在电子表格中查看/操作，并可能导入到其他 HMI 应用程序中。
注意
要访问控制器，必须有当前的 Hybrid Control Designer 配置文件。某些数据（如信号标记和变量）是相对于编号引用的。
其他主要模块（如 PID 模块）的参数访问偏移取决于模块在功能块图中的放置顺序。
强烈建议使用 Hybrid Control Designer 配置工具上传控制器配置，以确保拥有最新配置。Hybrid Control Designer 工具提供一系列用于 Modbus 地址识别的报告。 标签信息
"报告按数字顺序列出变量和信号标签及其 Modbus 地址。
块 Modbus 地址 "报告列出了配置的所有主要块的起始地址，并确定了偏移量。
Modbus/TCP 协议
Modbus/TCP 协议由施耐德集团的 Modicon 事业部开发，是以太网 TCP/IP 网络上使用 Modbus RTU 命令结构进行数据交换的一种流行的开放式标准。
HC900 以太网通信设置
请参阅 HC900 Hybrid Control (HC) Designer 用户指南，Doc. # 51-52-25-110 或相应的 HC Designer 帮助文件，以设置以下网络参数：
IP 地址、子网掩码（可选）、默认网关 IP 地址（可选）
1. 请确保 PC、HMI 面板或其他主机设备具有带 IP 地址（固定或 DHCP 服务）的网络接口卡 (NIC)，允许访问同一子网或其他子网上的控制器。请咨询 IT 部门或网络管理员，根据需要为控制器分配 IP 地址。
2. 由于 HC900 控制器出厂时的默认 IP 地址为 192.168.1.254，因此您需要在网络连接之前设置每个控制器的 IP 地址。在为多个控制器分配唯一的 IP 地址之前，将它们放置在同一网络上会导致问题。
3. 在 PC 上，使用 HC Designer 软件中的实用程序工作表，以所需的波特率设置与控制器的串行 RS-232 连接。这需要一条 null 调制解调器电缆。
4. 选择 Set Controller's Network Parameters（设置控制器网络参数）按钮。使用向导（底部单选按钮），选择要使用的 PC COM 端口，然后设置控制器的新网络参数，包
括 IP 地址、子网掩码（如果不是默认值 255.255.255.0）和默认网关 IP 地址（如果需要，则保留默认值 0.0.0.0）。请向 IT 网络管理员咨询正确的输入。(有关此步骤的更多
详情，请参阅 HC Designer 软件提供的联机帮助，实用程序工作表，设置控制器的网络参数）。
