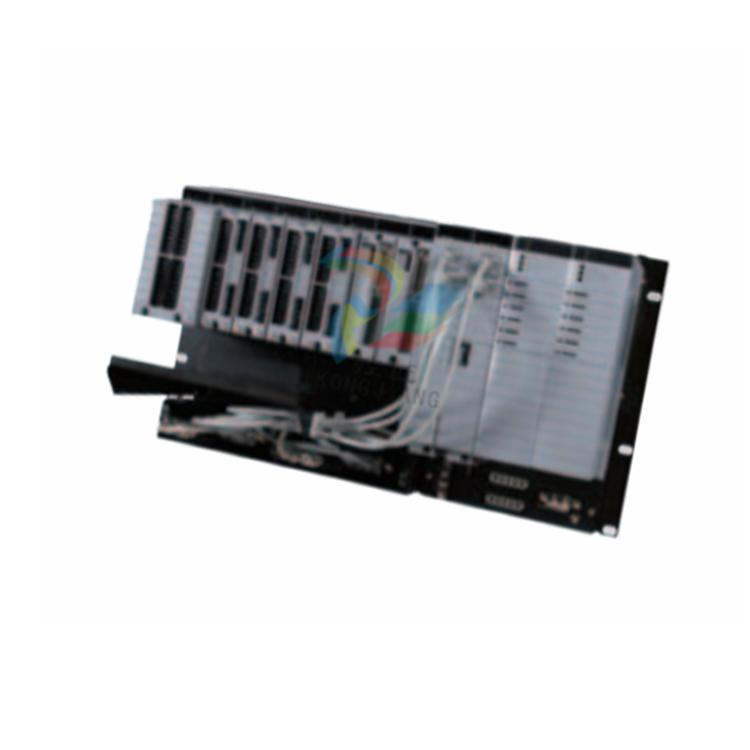

YOKOGAWA CS3000 R3 FFCS 紧凑型控制站
产品描述
自 1993 年发布 CENTUM CS 以来，横河电机一直将 "配对和备用 "方法作为其分布式控制系统 (DCS) 系列的可靠性增强技术。
在 CENTUM CS R3 Revision 3.04 中，我们也秉承这一基本理念，开发出了 FFCS 紧凑型现场控制站，该控制站可提供 DCS 所需的高级控制功能和高可靠性，适用于中小型系统。
ESB 总线耦合器模块（EC401）
我们还开发了 ESB 总线耦合器模块 (EC401)，用于将直连耦合节点连接到 CPU 节点。
该模块有一个 ESB 总线端口，可与 ESB 总线接口模块 (SB40l) 通信。通过安装两个该模块，可以支持 ESB 总线的双冗余。
相关
横河电机的 DCS 根据市场要求（性能、功能和容量的提高），通过积极采用新技术不断发展。随着半导体集成技术的进步和微处理器性能的提高，我们提高了FCS 控制单元
的容量和功能。
由于双冗余处理器之间需要均衡的数据量大幅增加，传统的传输能力已经不能满足需要。
我们对自 CENlUM CS 发布以来一直未作改动的背板总线进行了改造。此外，我们还开发了 SEN 总线（高速串行总线），用于 FFCS 双冗余处理器模块之间的数据均衡。
随着 SEN 总线技术的进步，该总线的速度有望在未来变得更快。随着 SEN 总线技术的进步，总线的速度有望在未来变得更快，从而进一步提高 FFCS 的功能和性能。
SEN 总线
我们还开发了 SEN 总线，用于处理器模块之间的程序复制和数据均衡。
传统上，处理器模块之间的数据交换采用并行传输方法。在 SEN 总线中，这种方法已被点对点高速串行传输方式取代，从而将安装面积和信号线数量减少到传统总线的十分
之一。
由于总线信号电平采用了小信号幅度的 LVDS（EIA/TIA.
从高可靠性的角度出发，我们增加了错误检测代码，使模块的连接/断开与线路通电成为可能。SEN 总线具有错误检测功能，例如，即使在没有总线访问请求的情况下，也能
利用空闲时间不断进行自我诊断。
