Reliance 2364p-um000_-en-p 直流母线供电前端

产品描述

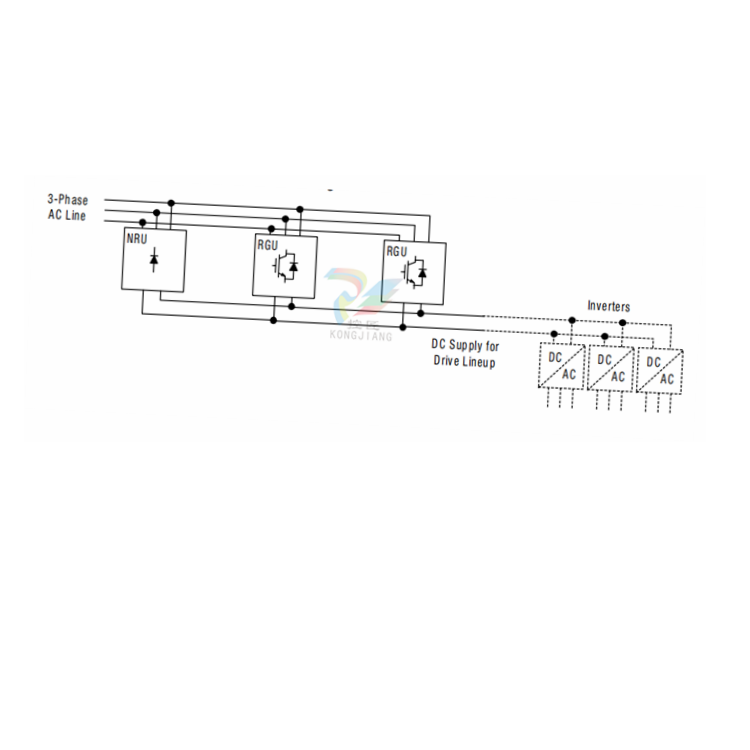

并联配置是一种具有再生功能的直流总线供电前端，用于为共用总线驱动系统中的交流数字驱动变频器单元提供直流电源。23 种不同的并联配置提供了不同的供电和再生能力。

并联配置使用以下前端装置：

- 再生式直流母线供电单元 (RGU)

- 非再生式直流母线供电单元 (NRU)

每个并联配置包括一个、两个或三个再生式直流母线供电单元 (RGU)。这些单元用于向直流母线提供驱动电流，并将电流再生回交流线路。

大多数并联配置还包括一个非再生直流母线供电单元 (NRU)，用于向直流母线提供驱动电流。

RGU//RGU 配置

在 RGU//RGU 配置中，每个 RGU 提供 100% 发动机电流和 100% 再生电流。运行时，主 RGU 评估总线电压，并通过 RGU 到 RGU (R2R) 通信网络向从 RGU 发送电流指

令。这样，RGU 就能协同工作，在保持直流母线电压恒定的同时提供适当的电流。

预充电操作

当隔离开关关闭、启动开关接通时，并联配置中的每个 RGU 都将开始其预充电程序。该程序以受控方式对直流母线上的电容器（RGU 电容器组和逆变器电容器）充电。

两个接触器（M1 和 M2）用于执行 K、L 和 M 代码 RGU 的预充电操作（N 代码 RGU 的预充电电路略有不同）。

当隔离开关 (MCP1 或 CB1) 闭合且启动开关接通时，主接触器 (M1) 保持打开，预充电接触器 (M2) 闭合，电流开始流经预充电电路（绕过主三相电路）。该预充电电路（具

有电阻负载）为电容器组充电。当电容器组接近容量时，主接触器 (M1) 关闭，预充电接触器 (M2) 打开，NRU 断路器合上，开始正常运行。
