产品描述
RGU 设计用作普通直流母线驱动系统的再生前端。RGU 可提供 380V、460V 和 575V 三相输入电压。阅读本节，了解有关 RGU 功能和封装的一般说明。
RGU 可促进三相交流输入和共用直流母线之间的双向电力流动：
- RGU 通过控制进出交流线路的功率流，将输入的三相交流线路电压转换为调节后的直流母线电压。
- RGU 通过基本容量的控制变压器，将输入的三相交流线路电压转换为 115V 交流 RGU 控制电压（如果还希望向 115V 交流控制总线提供控制电源，则可选配容量更大的变
压器）。
FD86N 外壳选件可直接连接下列 Bulletin 2100 CENTERLINE 电机控制中心：
- 20" 深
- 具有 1.5 英寸高的底座通道
- 直流电源总线和控制总线（如果选择）安装在距离 MCC 前端 16.92" 的深度处

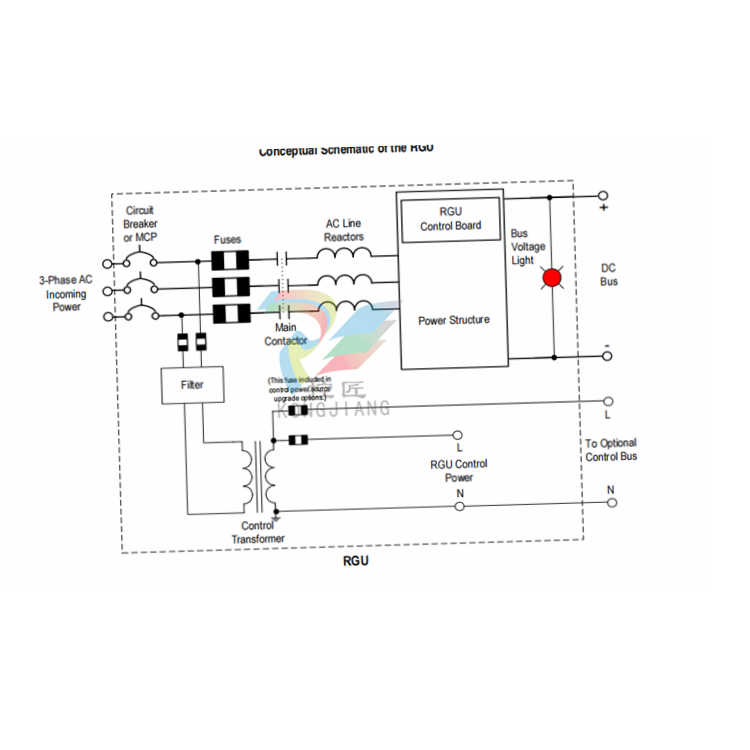

RGU 的主要电气元件包括
- 三相电机电路保护器、三相断路器或三相电机操作断路器（取决于 RGU 的额定值）
- 交流线路限流保险丝
- 交流线路电抗器
- 电源结构
- 主控制板
- 隔离板
- 控制电源变压器
- 控制变压器熔断器（初级和次级）
主要电气组件说明
电机电路保护器
电机电路保护器是 RGU 和三相交流电源之间的断开装置，用于打开和关闭系统电源。它还提供磁过载保护。电机电路保护器是 J、K 和 L 代码 RGU 的标准配置。
三相断路器
三相断路器是 RGU 和三相交流电源之间的断开装置，用于接通和断开系统电源。它还提供过流跳闸和磁过载保护。三相断路器是 M 和 N 型 RGU 的标准配置。
交流线路限流保险丝
交流线路限流熔断器位于断路器（或电机电路保护器）和 RGU 电源结构之间。这种熔断器可保护电桥免受过大电流的影响，并提供限流作用，使断路器或电机电路保护器
（可承受的额定值小于 65,000A AC 故障电流）能够有效提供 65,000A AC 的 AIC 额定值。
交流线路电抗器
交流线路电抗器可降低交流线路中的峰值电流和谐波以及桥接电路的峰值电流；在再生过程中，它们可促进电流从 RGU 流向三相交流线路；它们还可作为已知的交流线路阻
抗提供给 RGU，RGU 可在行驶或再生时充当电源。
RGU 电源结构
RGU 电源结构是三相电源桥，它将三相交流电转换为直流电，再将直流电转换为三相 PWM 交流电。
如果 RGU 已预充电（主接触器闭合）但未启用（RGU 未调制），则 RGU 作为一个简单的六二极管三相整流器工作。这六个二极管是 IGBT 内部的续流二极管，能够向直流
母线提供 100% 的驱动电流。
