Reliance PSC5000 概要
时间: 2024-06-15浏览次数：
Reliance PSC5000 概要
Reliance PSC5000 概要
产品概述
PSC5000 是电源模块接口机架组件，作为用于工厂自动化的控制器而开发，主要用于电机控制，具有顺序控制、位置控制、通信等功能。一台 PSC5000 最多可控制三轴电机。
PSC5000 的外观和产品列表

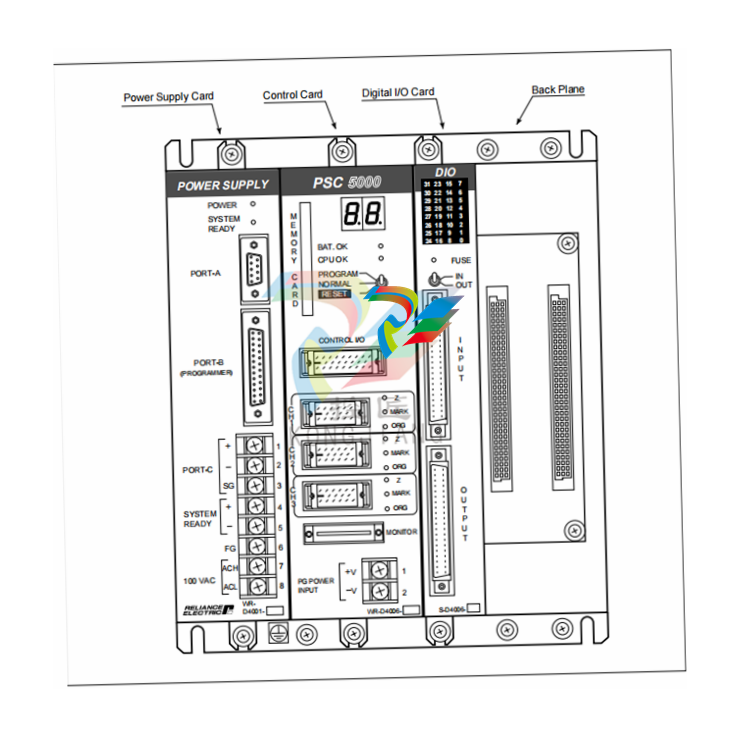

图 2.1 显示了 PSC5000 的外观和基本设备，表 2.1 显示了 PSC5000 的产品列表。
PSC5000 硬件 对于使用 6 插槽背板的单机架 PSC5000
对于使用 6 插槽背板的单机架系统，除电源卡和控制卡外，最多可使用 5 个可选卡。也可以使用多个机架组成远程 I/O 扩展系统、网络通信系统或同步通信系统。表 2.2 列出了可用于组成单机架 PSC5000 系统的产品。
远程 I/O 扩展系统
如上所述，通过使用 6 插槽背板，单机架 PSC5000 系统最多可使用 5 个可选卡。但如果采用远程 I/O 扩展，则可进一步增加可选卡的数量。在这种情况下，PSC5000（主机架）必须包含一个网络卡，每个用于扩展的机架（从机架）必须包含一个电源卡、一个远程 I/O 接口卡和一个用于 RIO 的 6 插槽背板（见表 2.3 和 2.4）。请注意，可安装在从属机架上的可选卡只有数字输入/输出卡和模拟输入/输出卡。从属机架的最大数量为七个。更多信息，请参阅《PSC 远程 I/O 接口卡工程手册》(EM 23618)
网络通信系统
要在两个或更多机架之间交换数据，可在每个机架上安装一个网卡，并用电缆将机架连接起来。这样，最多可由 43 个机架组成一个网络通信系统。更多信息，请参阅《PSC 网卡工程手册》（EM 23605）。
