AC800PEC 系列 激励装置控制单元GFD563A101 3BHE046836R0101
AC 800PEC 高性能控制系统对于大功率整流器应用具有极快控制算法的高性能应用 –快速控制的周期时间范围为100 μs(微秒) 长期操作瞬变的循环至秒-要求专用控制设备。这就是为什么我们设计了AC 800PEC，扩展ABB著名的自动化技术来处理高速电力电子等过程的算法应用程序。 — 你能想象一个过程循环吗 100 μs以下的时间？我们可以- 我们创造了新一代 AC 800PEC控制器来实现它。双核处理器单元将这些高速控制与低速处理结合在一起，使该技术更进一步控制任务通常由独立的PLC执行 (可编程逻辑控制器)单元。嵌入到健壮灵活的系统结构中通过集成的标准通信 AC 800PEC在工业过程控制器领域。
AC 800PEC是终极产品接近高要求。 AC 800PEC具有以下独特的组合针对苛刻应用的特性: 短周期时间，低至100 μs 高处理能力通过光纤链路实现快速通信和I/O 编程工具: -符合IEC61131-3的系统工程使用ABB控制生成器的语言，两种语言提供紧凑型和专业版 -产品和控制开发使用基于模型设计的MATLAB /Simulink，轻松弥合从模拟到履行完全集成到ABB Ability系统800xA 创新灵活地使用FPGAs，包括中的协议和应用功能无需创建额外处理器的设备负荷光通信没有移动部件的工业级硬件生命周期长，易于升级强大的reliance文件系统，不受post影响功率损耗 专为控制流程工业中的电力而打造 ABB拥有全球专业知识和技术诀窍在工业、海洋和其他过程中应用程序。
因此，AC 800PEC是一个关键 ABB工业应用的控制器，以及也适用于第三方产品和系统。 AC 800PEC是一个高效灵活的控制器系列。短周期时间的好处，快速(输入/输出)输入/输出，高处理能力和使用MATLAB /Simulink的高级控制: 提高过程质量和产量节省开发和工程成本降低您的能耗制品缩短开发的上市时间项目节省工程人员和资源和软件开发提高资产回报率(ROA) 与fast集成的硬件备份行程组合输入/输出 AC 800PEC控制器的模块化结构系统意味着它可以适应任何应用尺寸，从最大的工厂和推进系统到非常紧凑的产品，其中空间和成本至关重要。遍布世界上成千上万的处理器正在证明它们在各种要求极高的应用中的价值
针对性能和效率进行了调整高效、高速的强大硬件处理 AC 800PEC结合了浮点 CPU的计算性能 FPGA的灵活性和高速能力。该系统分为三个性能涵盖不同周期时间的级别。控制任务的分配取决于它们的速度要求: 低至25纳秒的超快速任务 FPGA任务) 低至100微秒的快速任务 Matlab/Simulink任务) 将任务减速至1毫秒(毫秒控制任务) AC 800PEC的硬件架构是一个与三层软件结构完美匹配。为了支持较短的处理周期时间 AC 800PEC提供了一个快速的I/O系统。根据I/O连接的速度，数据吞吐量有可能低于100次 μs，包括读取、处理，写入并传输信号。
性能的可扩展性你和你的过程定义了你需要什么您的流程定义了所需的绩效水平。几个预配置的软件包可用于轻松和简单的工程设计。分布式控制系统处理周期缩短至1毫秒使用慢速输入/输出在控件生成器中编程人机界面处理周期缩短至1毫秒使用慢速和快速I/O 控件生成器中的界面编程支持几乎所有通用现场总线可根据要求提供硬件时间戳可编程逻辑控制器处理周期缩短至1毫秒使用快速和慢速I/O 在控件生成器中编程可编程自动化控制器周期时间低至100 μs 使用快速和慢速I/O MATLAB /Simulink编程和控件生成器任何速度的过程接口 AC 800PEC提供两种I/O-fast 而且很慢。快速I/O系统涵盖读取和需要不到1 ms的写操作慢速I/O系统涵盖1毫秒以上的速度快速I/O系统专用于AC 800PEC，使用仅通过光纤链路连接的设备，并且与相比具有显著的优势电气概念: 控制器和之间的快速通信输入输出设备高抗电磁干扰能力无电位连接，实现隔离发射器已过时 ABB S800系统的慢速输入/输出模块可以添加到任何配置中，具体取决于多功能且可靠 AC 800PEC适用于任何应用无缝集成到工厂控制中在当今要求苛刻的市场中，控制者必须不仅提供最佳性能，而且提供透明度。在这方面 AC 800PEC提供了广泛的可能性。集成通信确保透明的全厂数据交换和控制– 从整体工厂控制到独立流程。 ABB系统800xA与强大的 AC 800PEC控制器允许整个工厂统一自动化，无缝集成过程控制系统的先进解决方案。AC 800PEC提供连接，使用本机（内置）或附加功能。本机（取决于配置）: 彩信 Modbus TCP从站 IEC61850 ABB快速光纤链路 ABB drive bus（DDCS） IbaPDA 光学模块总线（S800） CANopen 附加组件使用ABB CEX模块: ABB drive bus（DDCS） Profibus主DPV1 Modbus RTU S100输入/输出 Masterbus 300 使用Anybus模块 CANopen 控制网络 DeviceNet Profibus从站 Profibus从DPV1 Profibus主DPV1 Profinet输入/输出 EtherCAT从机以太网/IP

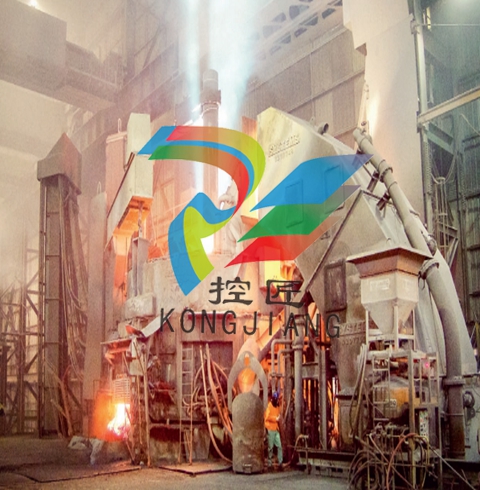

在上实施AC 800PEC软件三个性能级别提供了卓越的控制和通信功能的范围。我们开发了以下软件包来支持我们的各种特定高功率产品整流器应用。铝应用 AC 800PEC装置控制器 AC 800PEC主控制器通过PEC - PEC光纤进行控制器通信光学链路（100 μs）可以独立控制装置掌握允许紧急操作（全平滑电流控制，在紧急模式下，无AC 800PEC，仅与DCS800预磁化结合使用）可以包括预测性维护功能开路、过流、欠压，过压保护封装包括在内软件 -新开发的OPC（开路保护）独立PLC（可编程逻辑控制器），与 AC 800PEC主控制器功能或作为主设备的独立保护面板维护事件中的受控关闭，不需要立即旅行→减少对您的干扰处理 Potline负载摆动检测和减载应用软件中集成的功能有载分接开关快速分接功能为了防止DC电流过载干扰基于AC 800PEC系列的特殊电位计对地电阻测量系统可用（烫发）最大功率调节 -防止功耗超标并支持您的发电机用于稳定的最大DC电压调节您的流程电弧炉应用稳定的电弧检测不同的控制模式（恒流，恒定功率或恒定电阻）快速连接到电能质量系统（PQS） ELREG（电极调节；阳极液压系统控制）功能包括: 电极手动控制（模拟或数字）电极快速提升功能（带或不带独立快速上升阀）自动引弧功能自动电弧重燃功能根据熔炉进行自适应电极控制行为或热阶段叠加积分控制电路电压波动测量（稳定性指数计算）电弧至屋顶检测/保护电弧闪击期间的电弧至屋顶保护顺序液压油压力监控和电极保护塌陷探测高压检测反压阀控制逻辑电压对地监控屋顶电压监控停炉后电极自动升高功能命令（距离或位置可选）闭塞阀控制电极的电极速度限制手臂保护未来功能 -自动比例阀线性化支票 -自动比例阀线性化 -稳定的动态电压设定点控制熔化过程 。

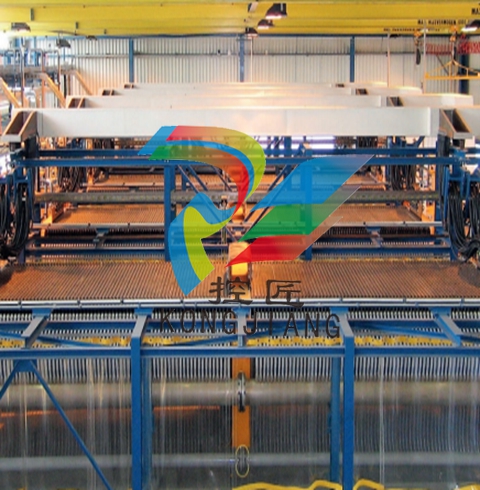

化学应用:OLTC阶跃补偿实现平稳过程 控制- IDC电流阶跃补偿以实现平滑 升压时的电流变化 OLTC的功率因数补偿可包括预测性维护功能软件保护包包括:-直流过流保护-交流过压和欠压保护-交流相位不平衡保护-12脉冲的系统不平衡保护 系统 3伏特表可检测DC接地故障 方法 具有SIL 3级的过程脉冲模块回路输入情况下的电压穿越 电压骤降 电解提取行业（铜和锌）:IDC电流阶跃补偿实现平滑 升压时的电流变化 OLTC的功率因数补偿可包括预测性维护功能DC过流保护交流过压和欠压保护交流相位不平衡保护12脉冲的系统不平衡保护 系统 并联整流器的主DC电流控制 单位 启动期间的DC开环检测运行期间的DC开环保护 石墨电极厂用DC电源 石墨化过程需要大量的 DC的电压和电流变化 电源。为过程提供恒定的DC电源 不考虑变化的过程阻力-可能是由于非常快的循环时间 AC 800PEC控制器。 可以添加客户定制的工艺配方 并在操作面板上按顺序进行修改 以满足特定的客户要求。 添加相应的配方后 整流器遵循预定义的DC电流DC 电压和最大允许功率设置 点，包括所有必要的图表化 特定保护功能。
