Reliance AN-X-AMXRIO 模块
产品概述
AN-X-AMXRIO 模块通过以太网与 ControlLogix 处理器交换计划数据。ControlLogix 处理器通过以太网交换计划数据，RPI 为 5 至 3200 ms。AN-X-AMXRIO 模块有一个用于配置和监控运行的 Web 界面。您可以使用任何标准 Web 浏览器（如 Microsoft Internet Explorer）与模块通信。如 Microsoft Internet Explorer。

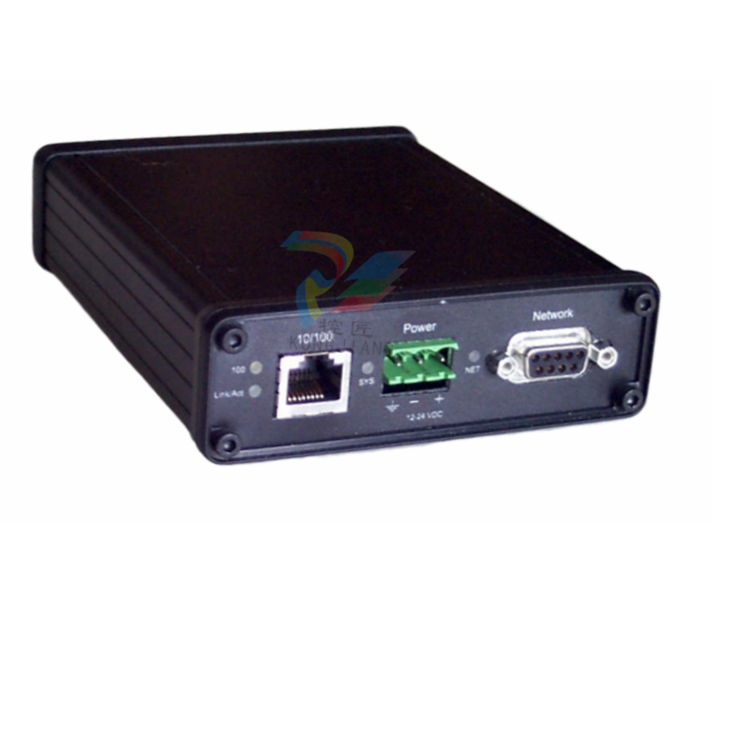

模块有
· LED 指示灯，用于显示与以太网的连接状态、自身内部状态以及与远程 I/O 设备的连接状态。
· 以太网连接器
· 一个 9 针 D 型连接器，用于连接 AutoMax 远程输入/输出网络
· 电源接口
要通过以太网与 ControlLogix 处理器交换计划数据，需要
· 版本 12 或以上的 RSLogix 5000
· 版本 12 或更高的 ControlLogix 固件
· 100 Mbit/second 以太网网络和硬件。网络应使用交换机，而不是集线器
机架定义包括
· 空投标识符，例如空投 1。这标识了正在定义的数据集 不应编辑。
· 导出名称，例如 AmxRack1，由创建标签导入 RSLogix 5000 的程序使用。标签导入 RSLogix 5000 的程序使用。
· 机架适配器部件号，例如 419451-001A
AN-X-AMXRIO 与 ControlLogix 处理器交换计划数据。
它支持
· 最多 248 个输出数据寄存器
· 最多 250 个输入数据寄存器
· 24 个状态输入数据寄存器
要配置计划数据交换，请执行以下操作：
1. 在 RSLogix 5000 中配置 AN-X
2. 在 AN-X-AMXRIO 中配置远程 I/O 网络
3. 使用提供的标签转换实用程序从 I/O 配置文件中创建标签文件。
4. 将标签导入 RSLogix 5000
