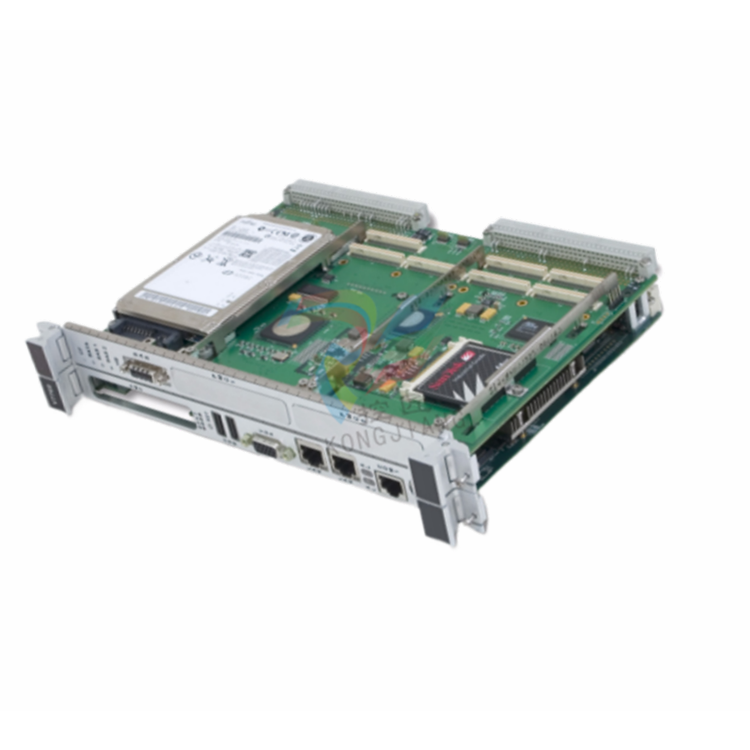

Motorola V7768 单板计算机
产品概述
V7768* 是基于 Intel® CoreTM 2 Duo 或 Celeron® M 的全功能 SBC，以及 V7769* 是基于英特尔酷睿 2 双核处理器的全功能 SBC。V7768/V7769 采用了 英特尔 945GM 芯片组和 ICH7-M I/O 控制器集线器的先进技术。集线器。945GM 芯片组采用 533 MHz 前端总线与赛扬 M 处理器采用 533 MHz 前端总线，Core 2 Duo 处理器采用 667 MHz 前端总线。
特点
· 高达 2.0 GB 的 DDR2 SDRAM（一个 SODIMM）
· SVGA 端口（前端输入/输出）
· 双千兆以太网 (GbE)（前端输入/输出）
· 一个 RS232/422 COM 端口（前端 I/O）
· 一个 RS232/422 COM 支持（后 I/O）
· 两个 USB 2.0 端口（前置 I/O）
· 支持四个 USB 2.0 端口（后 I/O）
· 支持两个 SATA 连接（后部 I/O）
· 一个 2.5 英寸 SATA 硬盘驱动器（仅 V7769 可选）
· 双 SAS 连接器（仅限 V7769 的前 I/O）
· 实时时钟/日历
· 前面板复位开关
· PS/2 键盘/鼠标连接（前置 I/O）
· 板载并行连接器
· 仅通过前面板远程启动
· 高达 8 GB 的可启动 CompactFlash（可选）
· 带 VITA 35 P2 输入/输出的 PCI-X 功能 PMC 站点（V7768 和 V7769 主板上出厂时已配置）
· 具有字节交换功能的 VITA 1-1994
· 32 KB 字节 NVRAM
· 软件可选看门狗定时器，带复位功能
· PMC 扩展接口 第 3 章：嵌入式 PC/RTOS 功能
945GM 的主要功能：
· 533 MHz 赛扬 M 处理器系统总线控制器
· 用于 Intel Core 2 Duo 的 667 MHz 处理器系统总线控制器
· 通过 SODIMM 最多支持 2 GB DDR2 内存
· 用于与 ICH7-M 通信的高速 DMI 架构接口
ICH7-M 的主要功能
· USB 2.0
· SATA
· IDE（仅主）
· PCI
· PCI Express（PCIe）
