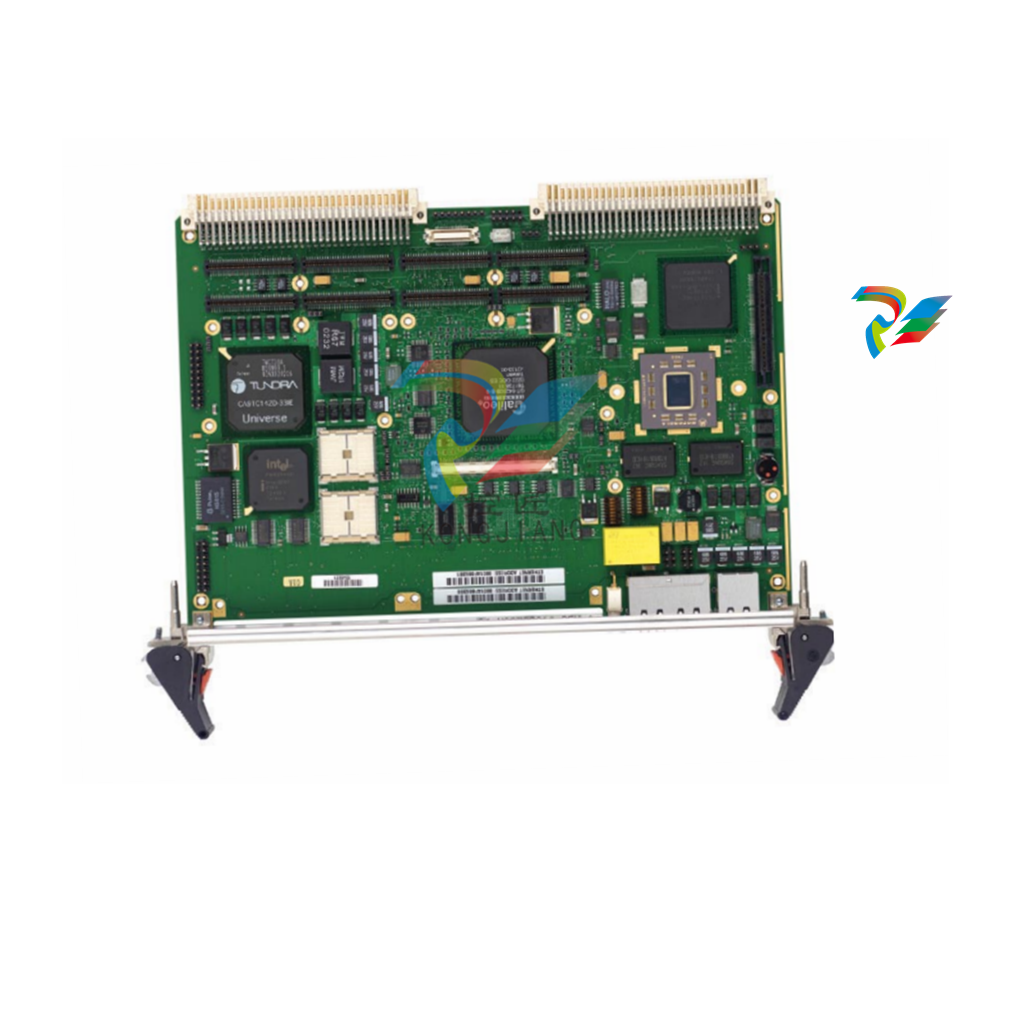

MOTOROLA MVME147 MPU VME 模块
MOTOROLA MVME147 MPU VME 模块
描述
MVME147 是一款基于 MC68030 微处理器的双高 VME 模块。它最适用于同时使用 P1 和 P2 背板的 32 位 VMEbus 系统。该模块功能强大，具有大容量板载共享 RAM、串行端口和 Centronics 打印机端口。模块提供带 DMA 的 SCSI 总线控制器、浮点协处理器、滴答定时器、看门狗定时器和带备用电池的定时时钟/日历、4KB 静态 RAM（带备用电池）、四个 ROM 插座和带系统控制器功能的 A32/D32 VMEbus 接口。
MVME147 可作为 VMEbus 系统的一部分与其他 VME 模块（如 RAM 模块、CPU 模块、图形模块和模拟 I/O 模块）一起运行。下列过渡板与 MVME147 兼容：
MVME712-12
MVME712-13
MVME712A
MVME712AM
MVME712B
所需设备
使用 MVME147 构成一个完整的系统需要下列设备：
终端
磁盘驱动器和控制器
过渡模块和连接电缆：
- MVME712-12
- MVME712-13
- MVME712A
- MVME712AM
- MVME712B
- MVME712M
MVME147Bug 调试监控固件 (147Bug) 位于 MVME147 插座中的两个 EPROM 中。它提供
50 多条调试、上行/下行加载和磁盘引导加载命令
全套板载诊断程序
单线汇编器/反汇编器
冷却要求
摩托罗拉 VME 模块经过指定、设计和测试，可在强制空气冷却的情况下，在 0 摄氏度至 55 摄氏度（32 华氏度至 131 华氏度）的进风温度范围内可靠运行。温度鉴定在标准的摩托罗拉 VMEsystem- 1000 机箱中进行。25 瓦的负载板插在两个卡槽中，两边各一个，与被测板相邻，以模拟高功率密度系统配置。在 MVME 卡盒的正下方安装了三个轴流风扇，每个风扇的额定风量为 100 CFM。在风扇组件和卡盒之间测量进入的气流温度，气流首先遇到被测模块。测试软件在模块受到环境温度变化影响时执行。对关键的高功率密度集成电路的外壳温度进行监测，以确保不超过元件供应商的规格要求。
虽然冷却所需的确切气流量取决于环境空气温度以及电路板和其他热源的类型、数量和位置，但通常只要有 10 CFM 的气流流过模块，就能达到足够的冷却效果。在最高环境温度较低的环境中，冷却模块所需的气流较小。在更有利的散热条件下，增加气流可使模块在高于 55 摄氏度的环境下可靠运行。需要注意的是，除了空气推动器的额定 CFM 外，还有几个因素决定了流过模块的实际空气量。
规格
存储温度：-40˚ 至 85˚ C
相对湿度：-5% 至 90%（无冷凝）
高度：9.187 英寸（233.35 毫米）
深度：6.299 英寸（160.0 毫米）
厚度：0.063 英寸（1.6 毫米）
