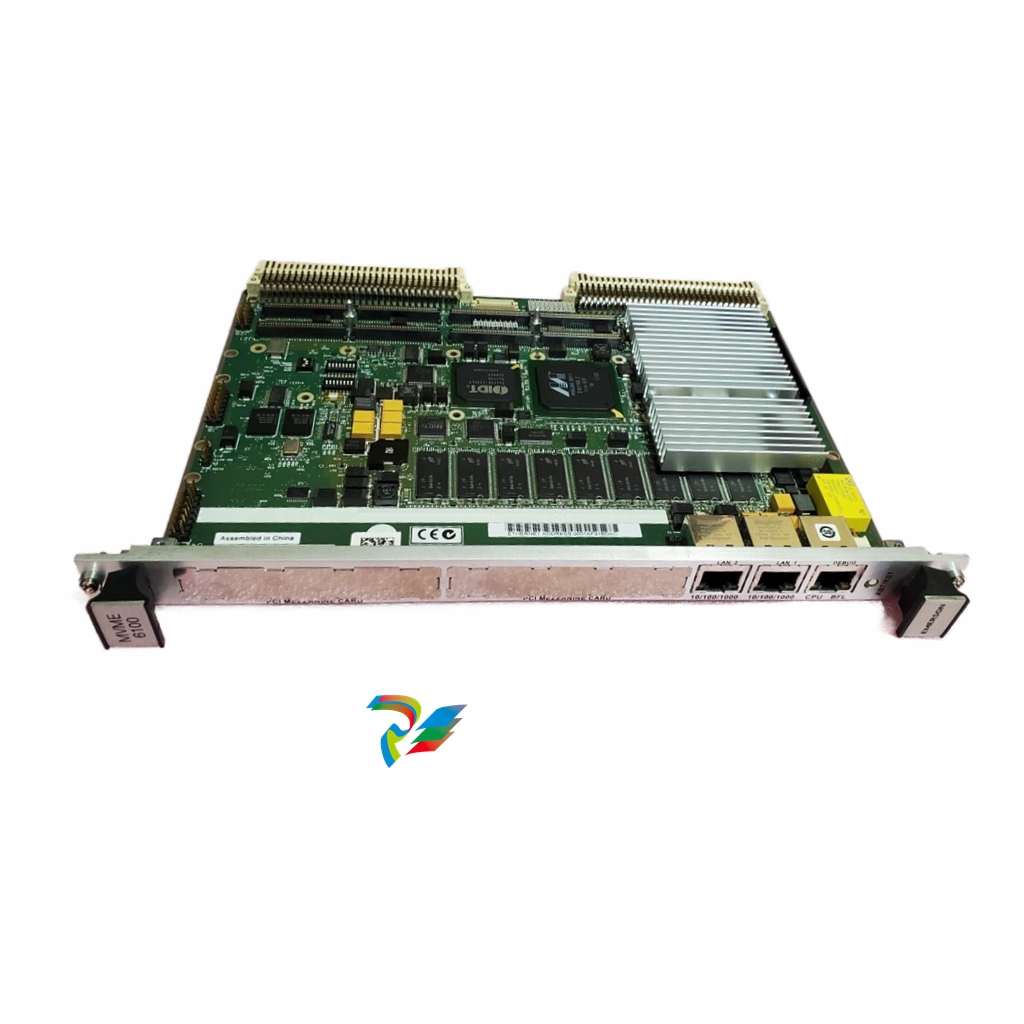

MOTOROLA MVME2400 PCI 夹层卡
MOTOROLA MVME2400 PCI 夹层卡
描述
MVME240x 是 PCI 夹层卡 (PMC) 载板。它基于 PowerPC™ 750 微处理器 MPC750。
输入/输出。一个双宽或两个单宽 PMC 可直接安装在 MVME240x 上。还可选择添加一个或两个 PMCspan PCI 扩展夹层模块，以提供多达 1,000 个 PMC 输入/输出。
可增加一个或两个 PMCspan PCI 扩展夹层模块，最多可增加四个 PMC 模块。
前面板上的两个 RJ-45 连接器为 10/100BaseT 以太网和调试串行端口提供接口。
以下是适合在 MVME240x 系统中使用的设备清单：
PMCspan PCI 扩展夹层模块
外组件互连（PCI）夹层卡（PMC）
VME 系统外壳
系统控制台终端
磁盘驱动器（和/或其它输入/输出）和控制器
操作系统（和/或应用软件）
MVME240x 模块
MVME240x 是一种功能强大、成本低廉的嵌入式 VME 控制器和智能 PMC 载板。它包括支持电路，如 ECC SDRAM、PROM/闪存
内存，以及工业标准架构（ISA）总线和 VME 总线的桥接。该设备的 PMC 载板结构允许灵活的配置选项和轻松的
升级。它还可支持一个或两个 PMC，以及一个或两个可选 PCI 扩展夹层模块，每个模块最多支持两个 PMC。该设备
占用一个 VME 模块插槽（使用可选 PCI 扩展夹层模块时除外）。
MVME240x 通过 P1 和 P2 接口与 VMEbus 连接，这两个接口使用了拟议的 VME64 扩展标准中规定的新型 5 排 160 针连接器。
接口。它还通过这两个连接器从 VME 总线背板获取 +5V、+12V 和 -12V 电源。+3.3V 和 2.5V 电源用于 PCI 桥接芯片，也可能用于 PMC 夹层。
以及可能用于 PMC 夹层卡的 +3.3V 和 2.5V 电源均来自板载 +5V 电源。
PCI 夹层卡（PMC）
MVME240x 板上的 PMC 插槽符合 IEEE P1386.1 标准。基于 P2 I/O 的 PMC 在使用 5 排 VME64 扩展连接器时，应遵循 PMC 委员会关于 PCI I/O 的建议。
5 排 VME64 扩展连接器的 P2 I/O 型 PMC 将与 MVME240x 的引脚兼容。
MVME240x 板通过 PMC 插槽 1 或 PMC 插槽 2 支持前面板 I/O 和后面板 P2 I/O。
直接路由至 P2。
硬件安装
以下段落将讨论在 MVME240x 上安装 PMC、在 MVME240x 上安装 PMCspan 模块、将 MVME240x 安装到 VME 机箱中以及连接可选的系统控制台终端、
以及连接可选的系统控制台终端。
摩托罗拉强烈建议您在安装或升级系统时使用防静电腕带和导电泡沫垫。电子元件，如磁盘驱动器
驱动器、计算机板和内存模块等电子元件对静电放电 (ESD) 极其敏感。将元件从其保护包装中或从系统中取出后
将元件从系统中取出时，应将元件平放在接地的无静电表面上（如果是电路板，则元件面朝上）。不要在任何表面上滑动元件。
如果没有静电放电站，您可以佩戴防静电腕带（可在电子商店购买），将其连接到有源电气接地端，从而避免静电放电造成的损坏。
防静电腕带（可在电子商店购买）。请注意，如果拔掉电源插头，系统底盘可能不会接地。
