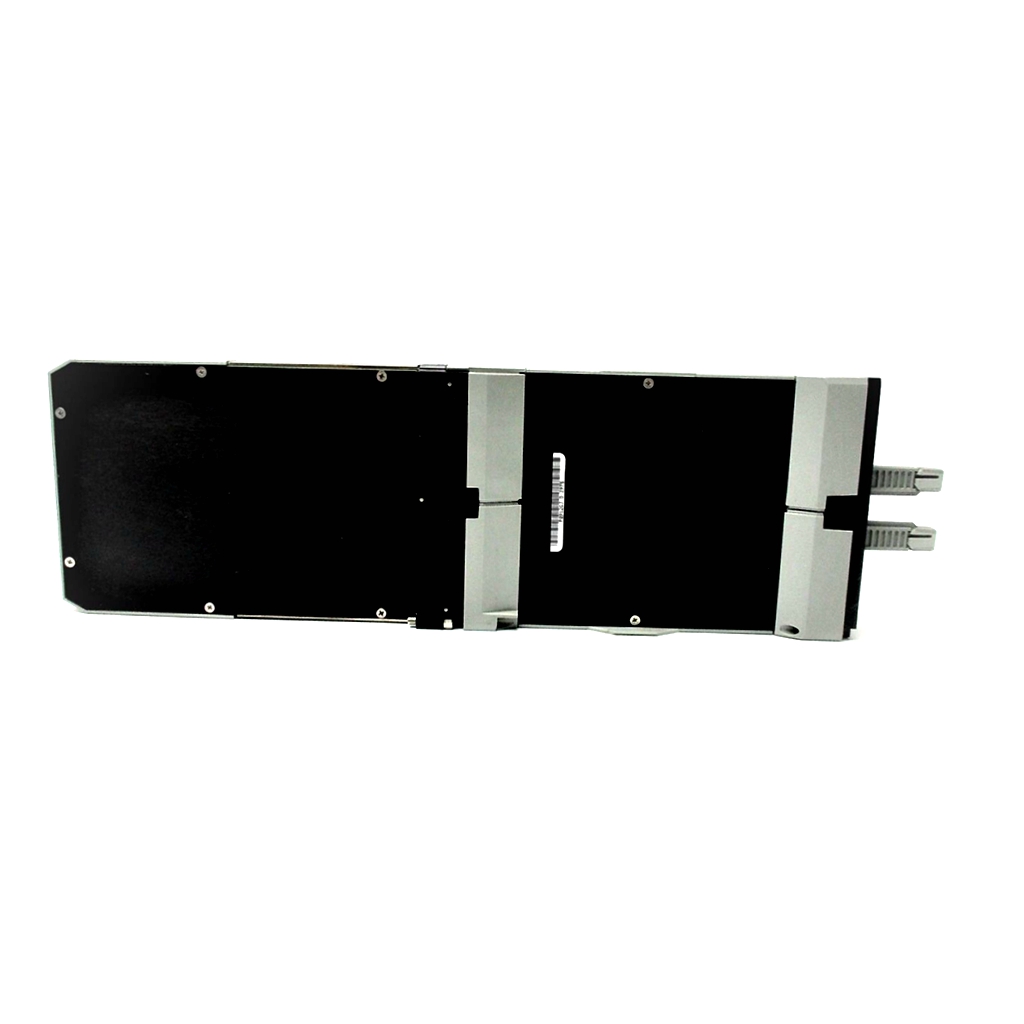

Foxboro FEM100 现场总线扩展模块
Foxboro FEM100 现场总线扩展模块
描述
FEM100 模块为 FCP270 提供四条扩展现场总线，以增加 FCP270 模块支持的 200 系列（或同等型号）FBM 数量。FEM100 模块支持 2 Mbps HDLC 模块现场总线，用于 FCP270 和 200 系列 FBM 之间的通信。FEM100 安装在 DIN 导轨安装的模块化双插槽或四插槽扩展底板中，用于 FBM 和 FCP270 模块之间的 2 Mbps 通信。
特点
对于典型的控制用途，FCP270 可通过四条扩展现场总线与多达 128 个 200 系列 FBM 通信。
冗余最大限度地减少了扩展现场总线 1 至 4 的通信中断
两插槽和四插槽 FEM100 扩展底板均支持 200 系列（或同等型号）FBM 的 2 Mbps 模块现场总线
两插槽扩展底板仅可容纳 FEM100 模块，用于升级现有的 FCP270 装置
四插槽扩展底板可容纳两个 FCP270 控制处理器及其光纤分路器/合路器，外加两个 FEM100 模块，用于新安装。
恶劣环境（G3 级 - ISA S71.04）污染防护。
FEM100 模块设计
FEM100 模块设计紧凑，外部采用坚固的挤压铝材，可为电子元件提供物理保护。专为安装 DIN 导轨现场总线设备而设计的机箱可为 FEM100 模块提供不同程度的环境保护，最高可达 ISA 标准 S71.04 规定的恶劣环境。FEM100 可从扩展基板上拆卸/更换，无需断电。FEM100 前置发光二极管 (LED) 显示模块现场总线通信活动和模块状态。
高可用性
一对 FEM100 模块为扩展现场总线提供冗余，以保持极高的子系统可用性。当两个模块都处于活动状态时，FCP270 通过 A 和 B 总线发送和接收通信。当 FEM100 模块发生故障时，FCP270 会将所有通信切换到具有可用 FEM100 模块的总线上，直到故障模块被替换。更换任一模块都不会影响其他模块的输入或输出通信。
扩展底板安装
FEM100 模块可安装在双插槽或四插槽扩展底板上。这些底板安装在 DIN 导轨上，只能垂直安装。这些底板包括用于 FEM100 的信号连接器、冗余独立直流电源连接以及与 2 Mbps HDLC 扩展现场总线的四个电缆连接。
模块现场总线通信
扩展底板支持 2 Mbps 模块现场总线。它们连接到 2 Mbps 模块现场总线，以便与所有 200 系列 I/O FBM、西门子 APACS+™ 和西屋竞争性迁移模块进行通信。2 Mbps 模块现场总线是冗余的，所有 200 系列模块都可以通过 A 和 B 总线接收/发送信息。
支持的设备
FEM100 在 2 Mbps 模块扩展现场总线上支持以下设备：
所有 200 系列 FBM（FBM201、FBM202 等）
用于远程现场总线的现场总线通信模块 FCM2F2/FCM2F4/FCM2F10
现场设备系统集成商 (FDSI) 模块
用于西门子 APACS+ 系统的 Foxboro Evo™ 过程自动化系统（Foxboro Evo 系统）现场总线模块
用于西屋 WPDF® 系统的 Foxboro Evo 系统现场总线模块。
LED 指示灯
FEM100 模块前端的发光二极管 (LED) 提供以下直观指示：
FEM100 运行状态 - 电源和看门狗计时器
HDLC 发送/接收 - 用于现场控制处理器
HDLC 发送/接收 - 用于扩展现场总线 1-4。
环境规格
温度：-4 至 +158°F (-20 至 +70°C)
相对湿度：5 至 95%（无冷凝）
海拔：-300 至 +3,000 米（-1,000 至 +10,000 英尺）
存储温度：-40 至 +85°C （-40 至 +185°F）
相对湿度：5% 至 95%（无冷凝）
海拔：-300 至 +12,000 米（-1,000 至 +40,000 英尺）
振动：0.75 克（5 至 500 赫兹
