描述
标准 200 系列底板为 DIN 导轨安装的 200 系列模块提供安装平台和通信底板。
这些标准 200 系列底板支持小型和大型系统的分布式控制，特别支持以下 Foxboro Evo™ 系统模块：
现场控制处理器 280 (FCP280) 容错型或非容错型
现场设备控制器 280 (FDC280) 容错或非容错
现场控制处理器 270 (FCP270) 容错或非容错
现场通信模块（FCM100Et 和 FCM100E）和其他 FCM
现场总线扩展模块 (FEM100E)
现场总线隔离器/滤波器模块 (FBI200/FBI100)

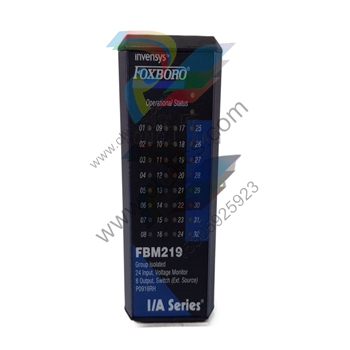

标准现场总线模块 (FBM) 和 100 系列 FBM 连接。
特点
200 系列底板的主要特点如下：
用于支持 FBM 的底板：
- 2、4 和 8 个模块位置，结合垂直和水平安装
- 现场连接 I/O 端接组件、冗余适配器和每个模块的模块标识符
- 用于识别特定模块底板的 DIP 开关
- 无需将系统从服务中移除即可添加额外的 200 系列基板（需要冗余总线）
支持 FCP280/FCP270、FDC280 和 FCM100Et 基板：
- 可选 GPS 时间频闪连接。所有非 FDC280 模块的时间频闪连接都需要分路器/分线器。FDC280 底板支持直接连接。 除 FDC280 底板 (RH101KF) 外，所有底板均支持：
- 为标准现场总线模块连接至 2 Mbps 模块现场总线，或为 100 系列 FBM 连接至 268 Kbps 现场总线
- 用于 A/B 现场总线的分线器/端子模块
- 与现有 I/O 子系统向后兼容，无需额外接口硬件即可进行未来扩展
一级和二级 24 V 直流电源和通信连接
专用于单个 CP 型模块（如 FCP280、FDC280 或 FCM/FBM）的键控位置，取决于基板类型
无源背板，提高系统可靠性。
200 系列基板安装
大多数 200 系列基板有三种基本安装配置 - 水平 DIN 导轨安装（见图 1）、垂直 DIN 导轨安装（见图 2），或者水平或垂直 DIN 导轨安装，但基板本身必须保持水平方向（见图 3）。这些安装配置中的任何一种都可用于外壳内部、外壳外部或安装在安全的 DIN 导轨上。
2 位 200 系列底板
下列 2 位 200 系列底板支持：
一个非容错（单模块）或一对 FCP280（水平和垂直）容错
一个非容错（单模块）或一对 FDC280（垂直）容错
一个非容错（单模块）或一对容错 FCP270（水平和垂直方向）
一个单模块或一对冗余 FCM（两个相同的单模块），或最多两个 FBM（水平和垂直方向）
一个单模块或一对冗余 FEM100
一个单模块或一对冗余的 FBI200s
单个模块或冗余一对 FBI100。
4 位模块化底板
支持七种不同的 4 位模块化底板：
在两个位置安装一对容错 FCP270，其余两个位置安装 FEM100
在两个位置安装一对容错 FCP270，其余两个位置安装 FBM
一个位置安装单个 FCP270，其余三个（非容错）位置安装 FBM
4 个 FBM 或 2 个 FCM 和 2 个 FBM。
