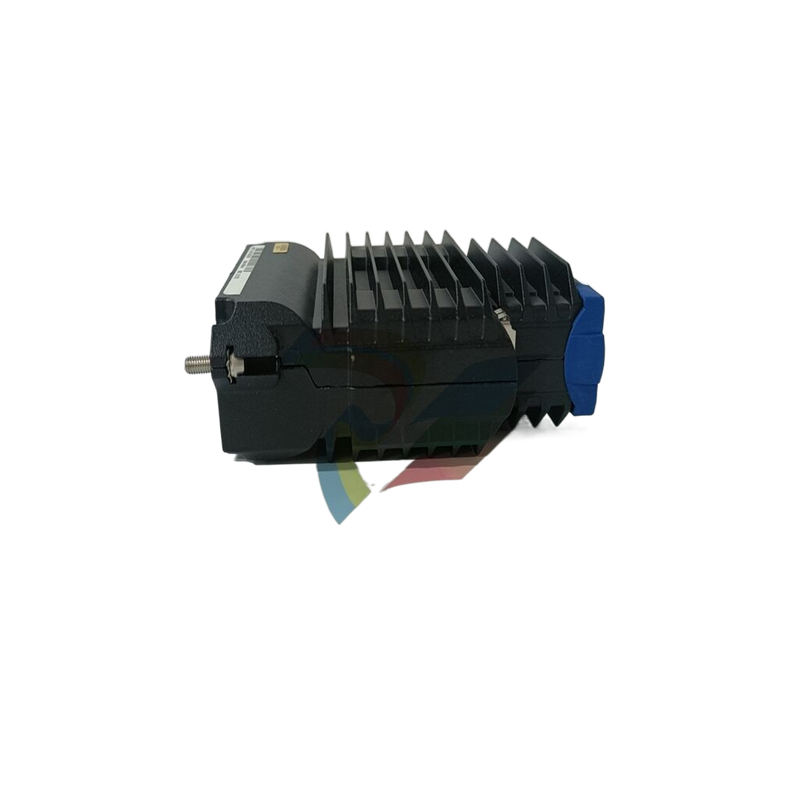

Foxboro 标准 200 系列电源 - FPS400-24
Foxboro 标准 200 系列电源 - FPS400-24
概述
Foxboro™ DCS 标准 200 系列电源为标准 200 系列基板提供 24 V 直流电。FPS400-24 型电源功率为 400 W，经机构认证可用于 2 区和 2 分区应用。提供两种不同输入电压的电源：
- 120/240 伏交流或 125 伏直流输入 (P0922YU)
- 24 V 直流输入 (P0922YC)。
这些电源是唯一经过 Foxboro DCS 测试并合格的电源，可与 200 系列现场总线模块 (FBM) 配合使用。
对于需要比 FPS400-24 电源功率更低和/或尺寸更小的解决方案的场所，可使用 FPS240-24 和 FPS120-24 电源。详情请参见 200 系列电源 - FPS240-24 和 FPS120-24 (PSS 41H-2FPS)。
特点
- 宽范围交流和直流输入电压
- 效率高
- 功率因数校正
- 双级限流
- 过压关断电路
- 变压器隔离 24 V 直流输出
- 1 类、DIV 2、2 区应用
- UL®、UL-C 和 CENELEC 认证
- G3 等级，适用于恶劣环境
- 为外部现场设备供电
- 对流冷却（无风扇）
- 垫圈密封外壳
- 水平或垂直 DIN 导轨安装
- 支架或墙壁安装孔
- 继电器（C 型）状态报警输出
宽范围输入电压
高效输入电路可自动接受交流或直流输入电压。120/240 V 交流或 125 V 直流输入电路 (P0922YU) 在 47 至 63 Hz 工作频率下提供 85 至 265 V 交流电压范围（或 108 至 145 V 直流电压范围），以满足全球范围的电源要求。
高效率
密封式电源效率高（P0922YU 最高达 95%，P0922YC 最高达 81%），因此可靠性高，故障率低。根据平均电费和负载计算，它们的投资回报率（ROI）不到两年。
外部现场设备的功率
标准 200 系列子系统所需的实际电量取决于所供电的 FBM/现场总线通信模块 (FCM) / 现场控制处理器 (FCP) 的数量、所用终端组件的类型以及各个现场设备是使用内部供电还是外部供电。FPS400-24 也可用作现场电源，为外部现场设备供电。不过，为了保证系统的完整性，现场设备和 DIN 导轨底板不应由同一个 FPS400-24 供电。
功能规格
输入规格
120/240 伏交流或 125 伏直流电源 (P0922YU)
- 输入电压范围：85 至 265 V 交流电或 108 至 145 V 直流电，标称 125 V 直流电
- 输入频率范围：47 至 63 赫兹 输入电流：85 V 交流输入时为 5.6 A（最大有效值），230 V 交流输入时为 2.5 A（最大有效值）
- 效率（最大功率、10 安培、24 伏）： 最低 77%，交流 85 V 输入时 85%（典型值），交流 120 V 输入时 92%（典型值），交流 230 V 输入时 90%（典型值），交流 240 V 输入时
- 浪涌电流：20 A，交流 110 V 时（冷启动时峰值） 40 A，交流 220 V 时（冷启动时峰值）
- 输入功率：典型值为 453 瓦（120 伏交流，50/60 赫兹） 典型值为 439 瓦（230 伏交流，60 赫兹） 典型值为 441 瓦（230 伏交流，50 赫兹） 24 伏直流电源 (P0922YC)
- 输入电压范围： 18 至 35 伏直流，标称 24 伏直流
- 输入电流：24 V 直流输入时 19.5 A
- 效率（最大输出功率时）： 24 伏直流输入时，典型值为 85
- 输入功率：24 V 直流输入时典型值为 468 W
输出规格
- 输出电压：24.0 伏直流，±0.2 伏直流标称出厂设置
- 电压线路调节：输出电压的 2.0
- 电压负载调节：输出电压的 2.0
- 20 MHz 时的纹波和噪声： 100 mV（峰峰值），10 mV（有效值最大值）
- 温度系数：0.025%/°C
- 启动时间（软启动） 交流 110 V 输入或直流 24 V 输入时，典型值为 3 秒，最大值为 5 秒
- 过冲 开启、关闭、断电或消除短路时均无过冲
- 负载瞬态响应： 50 至 100% 负载变化 在 50 毫秒内恢复到调节范围内 最大输出电压偏移小于 5
