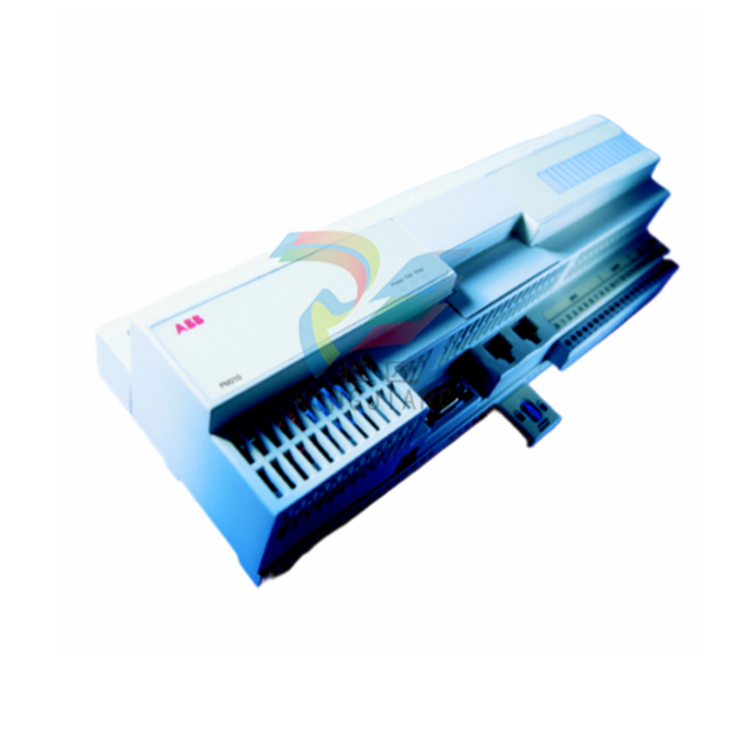

ABB Advant 控制器 210
ABB Advant 控制器 210
描述
Advant Controller 210 是 Advant 系列中体积小、性价比高的系统。Advant Controller 210 使用 Advant Control Builder 进行配置和编程，该应用程序可在 Windows NT® 下运行。
Advant Controller 210 的特点
设计紧凑
单元安装在 DIN 导轨上
集成数字输入/输出
用于电源和 I/O 连接的可拆卸螺钉接线端子
不同的单元具有不同的 I/O 能力
通过串行 I/O 总线集中式支持 S200 I/O 和 S200L I/O，通过 PROFIBUS-DP 分散式支持 S200 I/O 和 S200L I/O
通过 PROFIBUS-DP（可选）为分散式 S800 I/O 提供 I/O 支持
通过 RS232 与其他系统通信
电池/实时时钟装置（选配）
强大的配置和编程工具 Windows NT 下的编程工具
CE 和 UL 标签
软件
Advant Control Builder "程序为控制系统提供了多种功能，如逻辑功能、PID 控制器、报警处理功能以及与其他控制系统的通信选项。
PID 控制
控制器系统具有 PID 控制功能。
报警处理
提供警报和事件检测功能，以及在本地本地打印机上打印警报的功能。
通讯
与编程工具的通信是通过使用 MMS 协议（SattLink）的串行接口进行的。
与其他系统（如人机界面、SCADA 和控制系统）的通信可通过串行 RS232 通道进行。可用的协议有 3964R（作为客户端）、COMLI 和 MMS（SattLink）。 也可使用用户自定义协议。

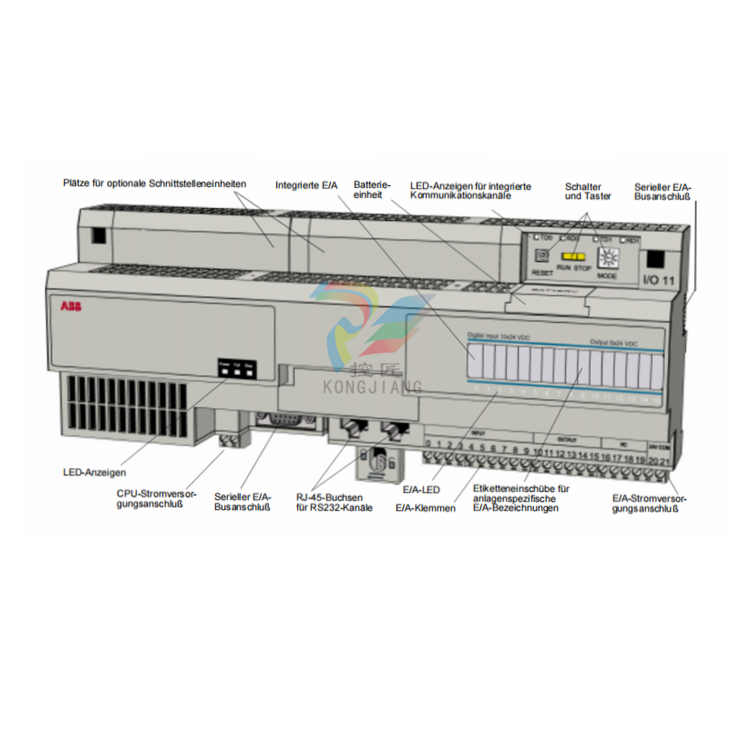

硬件
Advant Controller 210 集成了 I/O 单元，此外，根据型号的不同，还可连接多达 16 个外部 I/O 单元。
编程和配置使用 PC 和 "Advant Control Builder "软件，通过 TK211 电缆连接到两个集成 RS232 通道中的一个。
分散式 I/O - PROFIBUS-DP
CI724 设备是 PROFIBUS-DP 现场总线的可选接口，用于分散连接 S800、S200 和 S200L 系列的 I/O 设备，最远距离为 100 米至 1200 米（取决于传输速度）。
S800 系列的 I/O 设备通过一个或多个 I/O 适配器连接。
通过一个或多个 I/O 适配器 CI830 进行连接。每个适配器可用于相应控制器型号所允许的最大 I/O 设备数量。通过光缆和 TB820 光接口单元，最多可将另外七排 I/O 单元连接到适配器 CI830 上。
