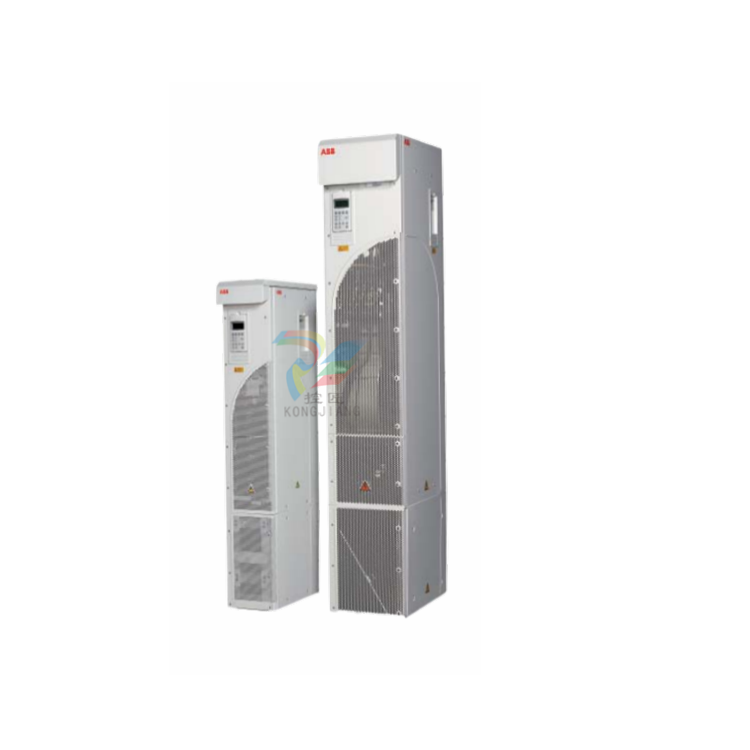

ABB ACS800-31 壁挂式低谐波驱动器
ABB ACS800-31 壁挂式低谐波驱动器
简便的低谐波解决方案
最终用户和电力公司越来越关注谐波的有害影响。谐波失真会干扰甚至损坏连接在同一环境中的敏感设备。谐波还会造成电网的额外损耗。因此，谐波标准越来越严格，对低谐波解决方案的需求也越来越大。ABB 的低谐波变频器提供了一种集成在变频器中的简便的低谐波解决方案。解决谐波问题的方案只需与变频器配套即可，无需额外的滤波设备或复杂的多脉冲变压器布置。
紧凑型解决方案
ACS800-31 是一种低谐波驱动器，采用单个完整的壁挂式封装。它将有源供电装置和低谐波线路滤波器集成在驱动器中，从而减少了现场布线和安装工作。这种紧凑型驱动装置本身具有极低的线路谐波，因此无需额外的滤波设备即可满足最严格的谐波标准。由于采用了有源供电装置，其运行功率因数始终为 1。
ACS800-31 的额定功率从 5.5 千瓦重载额定功率开始，最高可达 110 千瓦连续负载额定功率。它的防护等级为 IP21。与 ACS800 系列产品一样，ACS800-31 也提供多种外部选件，包括 EMC 滤波器和用于附加 I/O 的扩展模块。
主要标准硬件功能
- 壁式安装
- IP21 防护等级
- 内部有源供电装置
- 内置低谐波滤波器
- 使用寿命长的冷却风扇和电容器
- 广泛的可编程 I/O，带电隔离输入
- 内部有三个 I/O 和现场总线扩展插槽
- 字母数字、多语言控制面板，带启动辅助功能
- 大型电源端子，可使用各种尺寸的电缆
ACS800-31 的选件
内置选件：
- 用于第一环境的 EMC 滤波器，根据 EN 61800-3（C2 类）限制分布
- 用于第二环境的 EMC 滤波器，分布不受限制，符合 EN 61800-3（C3 类）
- 模拟量和数字量 I/O 扩展模块
- 现场总线模块
- 脉冲编码器接口模块
外部选项
- 输出滤波器
- 制动斩波器和电阻器
- 安全扭矩切断 (STO)
