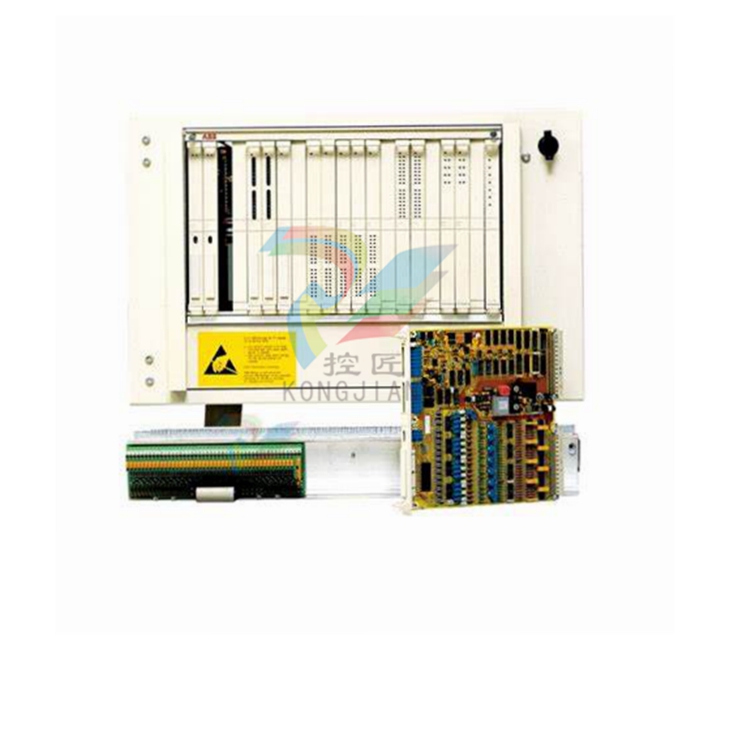

用于 Advant Controller 400 系列过程控制器的 S100 I/O 过程接口模块带有连接单元，简化了电缆端接，并使噪声和破坏性尖峰远离中央电子设备。
S100 I/O 是 Advant Controller 400 系列过程控制器的中央过程接口。由于内置了电缆屏蔽设施以及与主控制器的并行通信，它是集中式 I/O 系统和高速应用的最佳选择。
板载处理能力
过程 I/O 模块是 "智能 "的，因为与模块相关的信号和数据处理是在板上进行的，而不是由主控制器的 CPU 集中处理。事件的时间标记、滤波和增益控制就是板级任务的一些例子。这种功能分布提高了整个系统的实时性能和可靠性，并在系统扩展时保持了处理能力。
全面的自诊断功能
全面的自诊断功能可持续监控模块，并通过模块正面的 LED 指示灯以及警报信息和指示灯向处理操作员站报告任何错误。
故障输入可通过手动输入禁用和模拟，而故障输出则会自动停用或驱动至预定的安全状态。 所有 I/O 模块都可以在系统运行时更换。有些模块甚至可以透明地排列成双冗余配置，以提高可用性。
抗干扰能力强
所有模块均符合电磁抗扰度的最高标准，并满足欧盟指令 2014/30/EU 和 2014/35/EU 的要求。基于上述原因，S100 I/O 可能是控制系统与现场设备连接的最佳选择。
模拟输入
±10 V/±20 mA
- 16 通道，差分，12 位 + 符号分辨率，CMV ≤ 50 V，CMRR > 100 dB（50 Hz 时），（DSAI 130A）
0...+10 V/0...+20 mA
- 32 通道（DSAI 133A1），单端，12 位分辨率
-100…+320/-200…+640°C
- 31 测量 + 1 参考通道，Pt100，3 线制，12 位 + 符号分辨率，（DSAI 146）
模拟输出
±10 V/±20 mA
- 8 通道，12 位 + 符号分辨率，电隔离，(DSAO 120A)
0...20 mA
- 16 通道，12 位分辨率，(DSAO 130A)
模拟输入/输出
0...+10 V/0...+20 mA
- 8 个输入通道，单端，12 位分辨率；
- 8 个输出通道，12 位分辨率 (DSAX 110A1)
数字输入
24 V 直流电压
- 4 组 32 个通道，光隔离，通过扫描或中断读取（DSDI 110AV12/DSTD 190V1、DSDI 110AV12/DSTD 150A，带螺丝端子或 DSDI 110AV12/DSTD 195，电隔离）
24/48 V 直流电压
- 4 组 32 通道，光隔离，通过扫描或中断读取（DSDI 110AV12/DSTD 196P）
