ABB REL561 1MRK002496-AC 线路差动保护终端

特点

·线路差分功能包括

相位分离电流差分

测量评估幅值和相位角

通过 CT 饱和检测器提高稳定性

连续补偿传输延迟

数字通信通道内的传输跳闸充电电流补偿主站/主站设计--用于多路复用连接的接口、

· 线路距离功能包括

在数字测量元件内同时测量不同的相间阻抗和相地阻抗，对每种故障类型和每个距离区域进行单独测量，以便快速可靠的故障检测三区保护，完全单独设置

出色的相位选择附加串联补偿网络

带电流反向和弱端馈入逻辑的方案通信逻辑

· 附加保护功能，如：

相位过流、剩余电流和电压功能

断路器故障保护

熔断器故障和电流互感器

电路监控

二进制信号的快速跨区通信信号

单极或多极跳闸

·控制：

指令控制

自动重合闸和同步检查，包括相位和通电检查

应用

电流差动保护可比较进入和离开受保护架空线路或电缆的电流的电流。需要可靠的通信需要可靠的通信设施，以便线路两端的终端之间进行信息交换。

该差分功能提供相位隔离。这种差动功能可为输电、分输电和配电网络。网络的真正电流差动保护。它是一个数字系统用于现代数字通信系统，包括多路复用和路由交换系统。电流比较以每相为基础进行比较，从而避免了电流求和方法的问题，并为单为单极跳闸提供相位选择信息。

设计

电流差分功能采用主/设计，分别评估两端的每相电流分别评估两端的每相电流，同时利用电流幅值和相位角（隔离矢量比较）。

所有电流都经过傅立叶滤波，以提取正弦和余弦分量。在每 5 毫秒传送一次的信息中，通过同步 56/64 kbit/s 数据通道传送给远程终端。信息中还包括差分功能监控、CT 饱和检测、终端同步、传输跳闸信号等。

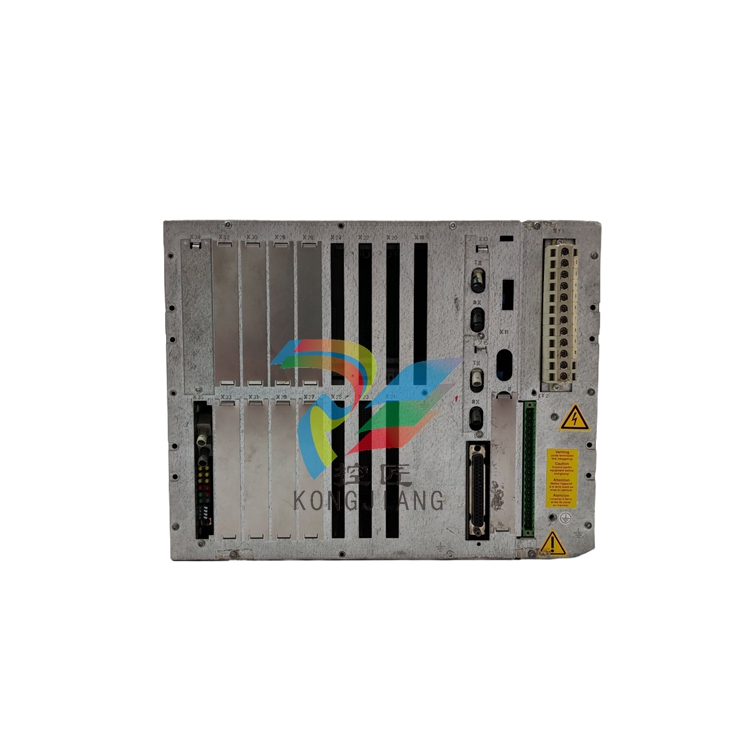

REL561 1MRK002496-AC--4.jpg
